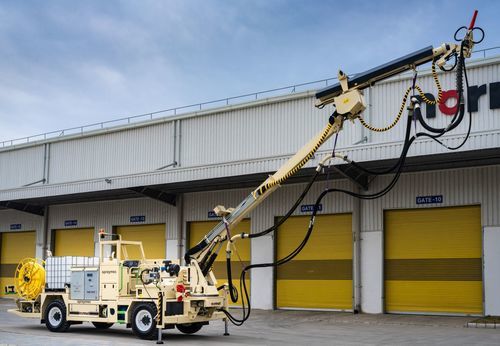

移動式コンクリート ポンプ SPRAYMEC 5100

トンネル工事現場用鉱物応用

概要
Spraymec 5100 は、中〜大断面のトンネル向けに設計された移動式コンクリート噴射機です。クローズドループ方式で加速剤の投与がコンクリート吐出と同期します。低パルスのNSP 30二重ピストンポンプ（最大30 m3/h）と独立した油圧制御により均一なコンクリート供給を実現します。高い可動性を持つスプレー操作アームは広い被覆範囲と飛散（リバウンド）保護を提供します。大容量オンボードコンプレッサーと大口径スチール配管により詰まりを低減。IP65等級の操作系、CANバス診断、オプションの自動洗浄・潤滑システムにより稼働性を向上させます。4輪操舵および4輪駆動で狭隘な地下環境での作業に対応します。

主な仕様

• リジッドフレームのトンネル用噴射機
• 最大垂直到達距離：14 m
• コンクリートポンプ吐出量：最大30 m3/h（NSP 30）
• 走行高さ：2.9 m

機能
安全性

• FOPS/ROPS 認定キャブ
• 標準でキャブドアインターロックと安全ブレーキ作動
• 後退時視認性向上のためのオプションバックカメラ
• 故障安全型（SAHR）ブレーキ

エルゴノミクスと作業者環境

• 人間工学と安全性を優先したキャブ設計
• 懸架式運転席、格納式腹部シートベルトと安全スイッチ付き

生産性と効率

• 垂直・水平追従を備えた機敏で高精度のスプレーブーム、上部ブームの自動伸縮、ノズルのナテーション
• 優れたリバウンド保護および比例制御・圧力制御された油圧動作
• オプション：Normet SmartScan コンクリート厚測定システム
• 低パルス NSP 30 二重ピストンコンクリートポンプ（最大30 m3/h）、反転機能および油圧駆動攪拌機付き
• 加速剤システム：油圧駆動・電気制御ポンプ（12 bar）、1000 l タンク（追加1000 l タンクオプション）
• コンクリート供給に完全同期した加速剤ドージング
• ホースリール付き高圧洗浄機、オプションの電動スクリューコンプレッサー
• オプション：ポンプ・キャリア・スプレーブームの自動潤滑システム、コンクリートライン自動洗浄システム、高圧洗浄・事前潤湿システム

技術仕様

• 型式：Spraymec 5100
• 機種：リジッドフレーム トンネル噴射機
• 最大垂直到達距離：14 m
• ポンプ吐出量：最大30 m3/h（NSP 30）
• 走行高さ：2.9 m
• 加速剤ポンプ：油圧駆動、電気制御（12 bar）
• 加速剤タンク：1000 l（追加1000 l タンクオプション）
• オンボード大容量コンプレッサー
• 詰まりを抑える大口径スチール配管
• 操作系：IP65 等級
• 診断：CAN バス
• 駆動/操舵：4輪駆動および4輪操舵
• 油圧：独立油圧制御、比例制御および圧力制御された動作
• オプション：Normet SmartScan、自動潤滑、自動コンクリートライン洗浄、高圧洗浄システム
