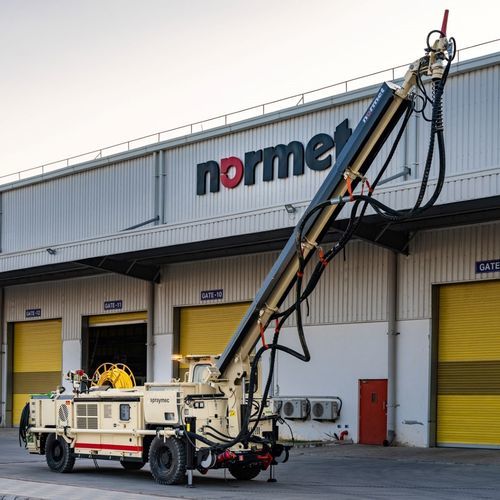

移動式コンクリート ポンプ SPRAYMEC 4100

トンネル地下用鉱物応用

概要
Spraymec 4100は、小〜中断面のトンネルおよび鉱山工事向けに設計された自走式コンクリート吹付機です。閉ループ制御システム、コンクリート供給に同期した正確な促進剤（アクセラレータ）供給、均一な吹付けを実現する低パルスのNSP 30二重ピストンコンクリートポンプを備えています。機敏なスプレーブームは跳ね返り保護と正確な材料配置を可能にします。大容量オンボードコンプレッサーにより安定した吹付品質を確保し、4輪駆動・4輪操舵（クラブ操舵含む）により狭隘地での高い機動性を発揮します。操作系はIP65相当でCANバス接続、保守ポイントは集中配置され稼働率向上に寄与します。

主な仕様

• 鉱山・トンネル用の剛性フレーム式吹付機
• 最大垂直到達距離：10.5 m
• コンクリートポンプ能力：最大27 m³/h（NSP 30）
• 輸送高さ：2.6 m

特長
安全性

• FOPS/ROPS承認キャブ
• キャブドアインターロックと標準の安全ブレーキ作動
• 後退時視認性向上のためのバックカメラ
• SAHRフェイルセーフ安全ブレーキ

持続可能性

• 最新の低排出Stage Vエンジン技術に対応可能

人間工学と作業環境

• 人間工学と安全性を考慮したキャブ設計
• 3点式シートベルトとセーフティスイッチ付きのサスペンション運転席
• オプションでエアコン・ヒーター付き密閉式キャブ

生産性と効率

• 圧力補償型の比例制御による正確で操作しやすいスプレーブーム
• Normet SmartScanコンクリート厚測定システムを選択可能
• 低パルスNSP 30二重ピストンポンプ（最大27 m³/h）、逆転機能および油圧式攪拌機付
• 促進剤の供給はコンクリート供給と完全に同期（閉ループ制御）
• オプション：電動スクリューコンプレッサー
• オプション：ポンプ、キャリア、ブーム用自動潤滑システム
• オプション：型枠油（フォームオイル）システム

技術仕様

• モデル：Spraymec 4100
• 最大垂直到達距離：10.5 m
• コンクリートポンプ：NSP 30、低パルス二重ピストンポンプ、最大27 m³/h
• 促進剤供給：正確でコンクリート供給と同期、閉ループ制御
• ブーム：跳ね返り保護を備えた機動性の高いスプレーブーム、圧力補償型の比例動作
• コンプレッサー：大容量オンボードコンプレッサー（オプションで電動スクリューコンプレッサー）
• 駆動・操舵：4輪駆動および4輪操舵（クラブ操舵含む）
• 操作系・電子機器：IP65相当の操作系、CANバスシステム
• キャブ・安全装置：FOPS/ROPSキャブ、キャブドアインターロック、バックカメラ、SAHRブレーキ
• 保守：稼働率最大化のための集中メンテナンスポイント
• 輸送高さ：2.6 m
