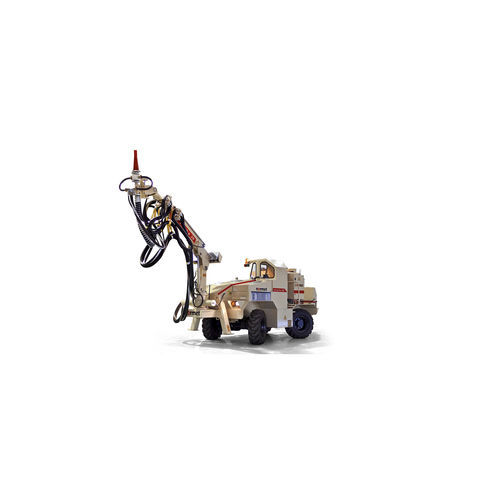

移動式コンクリート ポンプ ALPHA 20

トンネル地下採鉱用工事現場用

概要
Alpha 20 は、高さ最大5 m、幅最大5 m のトンネル断面向けに設計されたディーゼル油圧式湿式コンクリート吹付機です。信頼性のある稼働、保守作業の簡素化、整備性を考慮して設計されています。専用設計の可動ブームと、理論最大吐出量20 m3/h の BS7622 コンクリートポンプを搭載しています。促進剤（加速剤）供給は油圧駆動のパーistaltic ポンプで行い、350 L のステンレス製添加剤タンクを備えます。オプションの無線リモコンにより、離れた安全な位置からすべての吹付機能を正確に制御できます。四輪操舵と4WDにより、狭隘で厳しい地下条件下でも容易に走行・操作が可能です。動力は120 kW の Tier 3 エンジンで、操作者は FOPS/ROPS 護頑装備のキャビンによって保護されます。

主要仕様

• リジッドフレームのトンネル用吹付機
• 最大垂直到達距離：7 m
• コンクリートポンプ能力：最大約20 m3/h（理論値）
• 走行高さ：2.6 m

特徴
安全

• SAHR フェイルセーフ式安全ブレーキ

人間工学と作業環境

• 振動吸収式運転席（走行・作業時の乗員快適性向上）

生産性と効率

• 自動ノズル回転機能を備えた機動性の高いスプレーブームによる精密な施工
• 大容量 BS7622 コンクリートポンプ（最大約20 m3/h）
• 無線リモコンシステム（加速剤の投与率、加速剤ポンプ、ノズル回転の入/切、コンクリートポンプの入/切/逆転）
• 油圧駆動のパーistaltic ポンプ（7 bar）を用いた加速剤投与システムと 350 L ステンレス添加剤タンク
• オプション：高圧洗浄機

注記
Normet の製品群は、吹付およびコンクリート輸送用機器、建設用化学製品およびアフターサービスを含み、地下・地表を問わず鉱山およびトンネル分野の用途に対応します。

技術仕様

• タイプ：トンネル用ディーゼル油圧式湿式コンクリート吹付機
• 適用：高さ最大5 m × 幅最大5 m のトンネル断面
• コンクリートポンプ：BS7622
• 最大コンクリートポンプ吐出量：最大約20 m3/h（理論値）
• 加速剤投与：油圧駆動パーistaltic ポンプ、7 bar
• 加速剤/添加剤タンク：350 L ステンレス
• ブーム：自動ノズル回転機能を備えた専用設計の機動性の高いスプレーブーム
• リモコン：加速剤投与、加速剤ポンプ、ノズル回転およびコンクリートポンプの制御（入/切/逆転）を行う無線リモコン（オプション）
• 操舵：四輪操舵
• 駆動：4WD
• エンジン：120 kW Tier 3
• キャビン：FOPS/ROPS 安全キャビン
• 最大垂直到達距離：7 m
• 走行高さ：2.6 m
• フレーム：リジッドフレームのトンネル用吹付機
• オプション装備：高圧洗浄機
