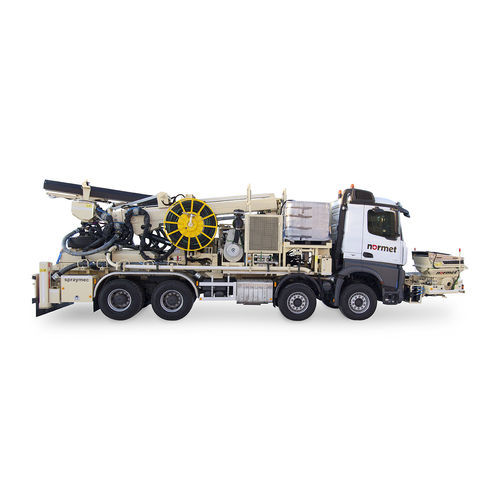

トンネル穿孔用車両 SPRAYMEC NORRUNNER 140 DVC

電動式追跡

概要
Spraymec NorRunner 140 DVC は、トンネル工事の中〜大断面に対応するトラック搭載の道路走行可能なコンクリート吹付機です。ディーゼルエンジンと電動油圧パワーパックでの運転、または電源接続による局所無排出運転が可能です。同期化された加速材供給システムと、独立した搬送シリンダ制御を備えた低脈動のNSP 30コンクリートポンプを、閉ループ制御システムと連携して搭載しています。高精度のスプレーマニピュレータ、車載コンプレッサ、高性能の配管・ノズル自動洗浄システムにより、地下の厳しい環境での詰まりを低減します。

追加情報
自動化・計測オプションとして、散布自動化用の SmartSpray とコンクリート厚さ測定の SmartScan が利用可能です。NorRunner 140 DVC は、輸送機器、建設用化学品、サポートサービスを含むスプレードコンクリートの総合ソリューションの一部として提供されます。

主要仕様

• トラック搭載トンネル用吹付機
• 最大水平到達範囲: 最大約28 m
• 最大垂直到達: 最大約19.5 m
• コンクリートポンプ能力: 最大30 m3/h（NSP 30）
• 走行高さ（トラミング高さ）: 3.8 m

特徴

• 後退時の視認性向上のためのバックカメラ
• 優れた人間工学に基づく作業環境
• 垂直・水平方向追従を備えた機敏で精確なスプレーブーム
• 上部ブーム伸縮の自動動作およびノズル回転機能
• 優れたリバウンド防止と比例制御・圧力制御の油圧動作
• Normet SmartSpray 自動化対応
• Normet SmartScan 厚さ測定対応
• 低脈動 NSP 30 ポンプ（最大30 m3/h）逆転機能付き
• 加速材システム：油圧駆動ポンプ（12 bar）および1000 L タンク（追加1000 L タンクオプション）
• 加速材の供給はコンクリート搬送と完全同期
• 遠隔走行システム（ReCoDrive）による遠隔搬送
• 油圧駆動ロータリーベーン式コンプレッサ（8 / 10 / 13.8 m3/min 選択可）
• ブーム、ポンプ、Sチューブ、計量用に55 kW 電動油圧パワーパック搭載
• 2/4ジョイスティック対応の有線/無線リモートコントロール（ブリッジ用ケーブルオプションあり）
• 洗浄と前潤滑用の高圧洗浄機および1000 L ステンレス水タンク
• 油圧式水ホースリール
• ポンプとブームの自動給脂システム
• 保護ホッパーカバー付きの自動コンクリートライン洗浄システム
• 型枠用オイルシステム搭載
• 油圧伸縮式リアサポートレッグ
• 不凍液タンク 300 L
• ブースターポンプおよび油圧オイル充填ポンプ
• 工具・予備部品収納ボックス（工具セット含む）
• 散布条件監視システム（オプション）
• 加速材タンク用ヒーターキット（オプション）および電動ミキサー（オプション）
• 油回路用バイパスフィルターキット（オプション）

到達範囲に関する注意
概要では最大水平到達約28 m、垂直到達約19–19.5 m と記載されています。主要仕様では最大垂直到達を19.5 m としています。

技術仕様

• 製品種別: トラック搭載、道路走行可能なトンネル用コンクリート吹付機
• 機種: NorRunner 140 DVC
• 最大水平到達: 28 m（概要）
• 最大垂直到達/範囲: 19 m（概要）および19.5 m（主要仕様）
• コンクリートポンプ: NSP 30、低脈動、逆転機能、最大30 m3/h
• 走行高さ: 3.8 m
• パワーパック: 55 kW 電動油圧
• 加速材システム: 油圧駆動ポンプ（12 bar）、1000 L タンク（追加1000 L タンクオプション）
• コンプレッサ: 油圧駆動ロータリーベーン、8 / 10 / 13.8 m3/min
• 水タンク: 高圧洗浄用 1000 L ステンレス
• 不凍液タンク: 300 L
• 自動コンクリートライン洗浄および自動給脂システム
• ReCoDrive および高度なリモート制御オプション
• オプション: SmartSpray（自動化）、SmartScan（厚さ測定）
• 工具セットおよび車載収納を標準装備
