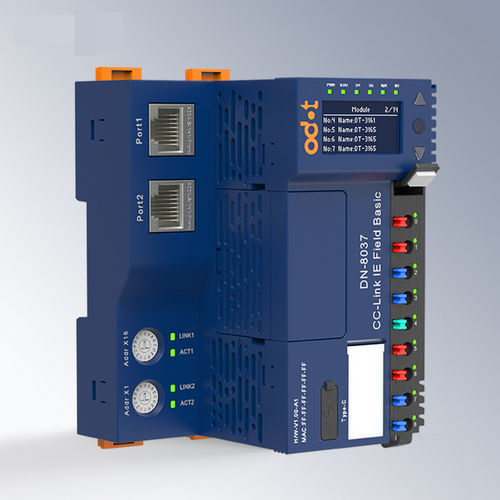

CC-Link通信モジュール DN-8037

イーサネットRJ452 ポート

CC-Link IEフィールドベーシックネットワークアダプター - DN-8037モジュールは、標準のCC-Link IEフィールドベーシックプロトコルをサポートし、デュアルネットワークポートスイッチカスケード機能を備えています。 - 最大32のIOモジュール拡張をサポートします。RX/RY容量は最大1024（各ステーション64ビット）、RWr/RWw容量は最大512ワード（各ステーション32ワード）；アダプターとペアリングするIOモジュールの柔軟な選択。 - リモート機器ステーションをサポートし、最大16ステーション、伝送距離は最大100mです。 - 高速冗長バックプレーンバス；フルロードのリフレッシュサイクルは0.6msです。 - 便利な2段階のインストール；段差配置のスプリングライトガイド端子；簡単なメンテナンスと交換のためのプラグ可能な端子；配線直径：0.2mm²（AWG 24）〜1.5mm²（AWG 16）。 - 内部バス、システム電源、およびフィールド電源は完全に分離されており、フィールド機器の信号がモジュール内部の通信に干渉するのを防ぎます。 - 通信診断と拡張モジュール診断機能をサポートし、動作および通信状態を示すインジケーターライトがあります。 - OLEDスクリーンにより、ソフトウェアなしでモジュール関連のパラメーターを表示し、重要な情報を取得できます。 技術パラメータ 一般パラメータ - 電流消費量：93mA@24VDC - システム電源：19.2〜28.8VDC（標準：24VDC） 逆接続保護：サポート - 内部バス供給電流：最大2A@5VDC - フィールド電源：19.2〜28.8VDC（標準：24VDC） - フィールド電流：最大DC 8A - 配線直径：最小0.2mm²（AWG24） 最大1.5mm²（AWG16） - プラグ可能な端子：サポート - 拡張モジュールの最大数：32 - 診断機能：通信診断、拡張モジュール状態診断 - バックプレーンバス：ダブルバス冗長性 - インストール：35mm DINレール - 寸法：119*83*80mm - 製品認証：CE認証 通信パラメータ - プロトコル：CC-Link IEフィールドベーシック - インターフェース：2*RJ45、統合スイッチ機能 - ライン長：2サイト間の最大100m（セグメント長） - 伝送速度：100 Mbps、全二重 - RX/RY：最大1024ビット - RWr/RWw：最大512ワード - ステーションタイプ：リモート機器ステーション - 論理ステーションの占有数：1〜16 - サイトエイリアス設定：DIPスイッチまたはソフトウェア設定 - 診断機能：通信診断、拡張モジュール状態診断 - デフォルトIPアドレス：192.168.3.100 環境パラメータ - 水平設置動作温度：-35°C〜60°C - 垂直設置動作温度：-35°C〜50°C - 保管温度：-40°C〜85°C - 環境湿度：5%〜95%RH（結露なし） - 設置高度：<2000m - 汚染度：Ⅱ - 保護等級：IP20 - 機械的特性：IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐圧：IEC61131-2に準拠 - EMC性能：IEC61131-2、IEC61000-4に準拠 （ESD：接触放電±6kV、空気放電±8kV、性能レベルA； サージ：共通モード±2kV、差動モード±1kV、性能レベルA； EFT：±2kV、性能レベルA） 主な特徴 / 技術仕様： - CC-Link IEフィールドベーシックプロトコルをサポート - デュアルネットワークポートスイッチカスケード - 最大32のIOモジュール拡張 - RX/RY：最大1024ビット；RWr/RWw：最大512ワード - リモート機器ステーション：最大16ステーション、100m伝送 - 高速冗長バックプレーンバス、0.6msリフレッシュサイクル - プラグ可能な端子、配線直径0.2mm²〜1.5mm² - 内部バス、システム電源、フィールド電源間の完全な分離 - 通信およびモジュール診断、インジケーターライト - パラメーター表示用OLEDスクリーン - CE認証 - 動作温度：-35°C〜60°C（水平）、-35°C〜50°C（垂直） - 保護等級：IP20 - インストール：35mm DINレール - 寸法：119*83*80mm
