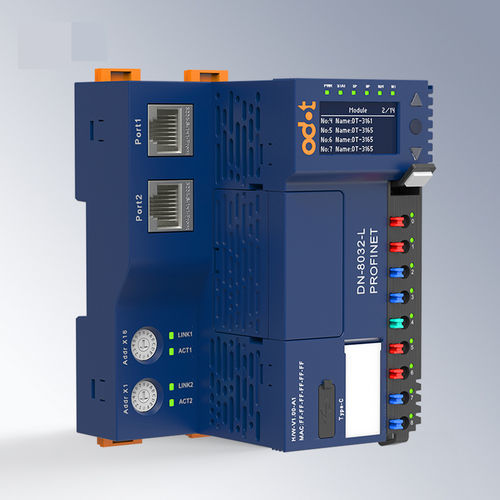

ProfiNet通信モジュール DN-8032-L

2 ポートリモートDINレール

PROFINETネットワークアダプター - DN8032-Lネットワークアダプターは、標準のPROFINET IOデバイスプロトコルをサポートし、デュアルネットワークポートスイッチカスケード機能を備えています。 - モジュールは最大32のIOモジュールの拡張をサポートします。プロセスデータの最大入力は1440バイト（各サブモジュールは1バイトで、入力データの状態に関連付けられています）、最大出力は1440バイト（各サブモジュールは1バイトで、出力データの状態に関連付けられています）。アダプターとペアリングするIOモジュールの柔軟な選択。 - モジュールはMRPメディア冗長性と冗長リングネットワークをサポートしていませんが、RTリアルタイム通信モードをサポートしています。最小RTリアルタイム通信期間は1msです。 - モジュールは高速冗長バックプレーンバスを備えており、フルロードリフレッシュサイクルは0.6msです。 - 便利な2段階のインストール、ずれた配置のスプリングライトガイド端子、および簡単なメンテナンスと交換のためのプラグ可能な端子。配線直径：0.2mm²（AWG 24）〜1.5mm²（AWG 16）。 - 内部バスとシステム電源はフィールド電源から完全に隔離されており、フィールド機器の信号がモジュール内部の通信に干渉するのを防ぎます。 - 通信診断と拡張モジュール診断機能をサポートし、動作状態と通信状態のインジケーターライトがあります。 - OLED画面により、ソフトウェアなしでモジュール関連のパラメーターを表示し、重要な情報を取得できます。 技術パラメータ 一般パラメータ - 電流消費量：107mA@24VDC - システム電源：19.2〜28.8VDC（標準：24VDC） - 逆接続保護：サポート - 内部バス供給電流：最大2A@5VDC - フィールド電源：19.2〜28.8VDC（標準：24VDC） - フィールド電源電流：最大DC 8A - 配線直径：最小0.2mm²（AWG24）、最大1.5mm²（AWG16） - プラグ可能な端子：サポート - 最大拡張モジュール数：32 - 診断機能：通信診断、拡張モジュール状態診断 - バックプレーンバス：ダブルバス冗長性 - インストール：35mm DINレール - 寸法：119*83*80mm - 製品認証：CE認証 通信パラメータ - プロトコル：PROFINET IOデバイス - 入力：1440バイト - 出力：1440バイト - 伝送速度：10/100 Mbit/s - RT：サポート、最小RTリアルタイム通信期間は1ms - IRT：サポートされていません - MRP：サポートされていません - MRPD：サポートされていません - デバイス名設定：DIPスイッチまたはソフトウェア設定 環境パラメータ - 水平設置動作温度：-35℃〜60℃ - 垂直設置動作温度：-35℃〜50℃ - 保管温度：-40℃〜85℃ - 環境湿度：5%〜95%RH（結露なし） - 設置高度：<2000m - 汚染度：Ⅱ - 保護等級：IP20 - 機械的特性：IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐圧：IEC61131-2に準拠 - EMC性能：IEC61131-2、IEC61000-4に準拠 - ESD：接触放電±6kV、空中放電±8kV、性能レベルA - サージ：共通モード±2kV、差動モード±1kV、性能レベルA - EFT：±2kV、性能レベルA 主な特徴 / 技術仕様 - 標準のPROFINET IOデバイスプロトコルをサポート - デュアルネットワークポートスイッチカスケード機能 - 最大32のIOモジュールの拡張 - 最大入力/出力プロセスデータ：1440バイト - MRP/IRT/MRPDをサポートしていません - RTリアルタイム通信をサポート（最小1ms） - 高速冗長バックプレーンバス（リフレッシュサイクル0.6ms） - プラグ可能な端子、配線直径0.2mm²〜1.5mm² - 内部バス/システム電源とフィールド電源の完全な隔離 - 通信およびモジュール診断、OLEDディスプレイ - CE認証、IP20保護 - 動作温度：-35℃〜60℃（水平）、-35℃〜50℃（垂直） - 保管温度：-40℃〜85℃ - 湿度：5%〜95% RH（結露なし） - 設置高度：<2000m - 寸法：119*83*80mm
