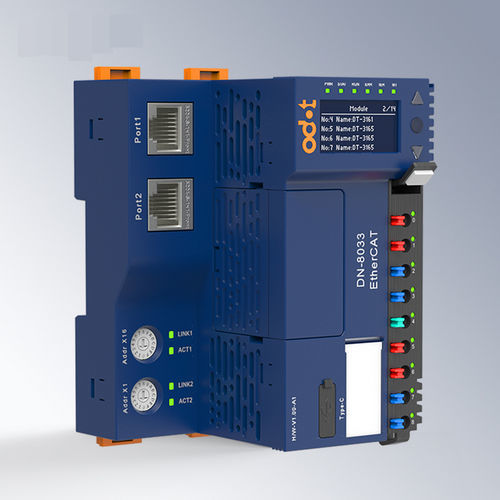

EtherCAT通信モジュール DN-8033

イーサネット2 ポートDINレール

EtherCATネットワークアダプタDN8033ネットワークアダプタは、標準EtherCATプロトコルをサポートし、イーサネットは100Mbit/sの通信速度をサポートします。このモジュールは、最大32個のIOモジュールの拡張をサポートし、プロセスデータの最大入力は1024バイト、最大出力は1024バイトで、アダプタと組み合わせるIOモジュールを柔軟に選択できます。モジュールはSDOマスタ設定機能をサポートしており、EtherCATマスタソフトウェアで設定できます。高速冗長バックプレーンバスを備えており、全負荷のリフレッシュサイクルは0.6msです。便利な2段取り付け、千鳥配置のスプリングライトガイド端子、メンテナンスと交換が容易なプラグ式端子を採用しています。配線径：0.2mm²（AWG24）～1.5mm²（AWG16）。内部バスとシステム電源、フィールド電源は完全に絶縁されており、フィールド機器の信号がモジュール内部通信に干渉するのを防ぎます。通信診断と拡張モジュール診断機能をサポートし、動作状態と通信状態のインジケータランプを備えています。通信診断と拡張モジュール診断機能をサポートし、動作状態と通信状態を示すインジケータランプを備えています。OLEDスクリーンは、モジュール関連のパラメータを表示し、ソフトウェアなしで重要な情報を取得することができます。技術パラメータ一般パラメータモジュール消費112mA@24VDCシステム電源19.2~28.8VDC（公称：24VDC）反転保護：サポート内部バス供給電流Max.2A@5VDCフィールド電源19.2~28.8VDC（公称：24VDC）フィールド電源電流Max.DC 8A配線直径Min. 0.2mm² (AWG24)Max. 1.5mm²（AWG16）端子プラグ対応拡張モジュール最大数32診断機能通信診断、拡張モジュール状態診断バックプレーンバスダブルバス冗長設置35mm DINレール寸法119*83*80mm製品認証CE認証通信パラメータプロトコルEtherCATスレーブポート2*RJ45ライン長2サイト間最大100m（セグメント長）伝送速度100Mbps最大入出力バイト数入力：1024バイト出力1024バイトサイトエイリアス設定ダイヤルスイッチまたはソフトウェア設定環境パラメータ水平設置動作温度-35℃～60℃垂直設置動作温度-35℃～50℃保存温度-40℃～85℃環境湿度5%～95%RH（結露なし）設置高度<2000m汚染度Ⅱ保護等級IP20機械的特性IEC60068-2-6に準拠、IEC6008-2-27絶縁耐電圧IEC61131-2EMC性能IEC61131-2、IEC61000-4ESDに準拠：接触放電±6kV、空気放電±8kV、性能レベルA;サージ:コモンモード±2kV、差動モード±1kV、性能レベルA;EFT:±2kV、性能レベルAKey Features / Technical Specifications標準EtherCATプロトコル、100Mbit/sイーサネットをサポート最大32のIOモジュール拡張最大入出力プロセスデータ：各1024バイトEtherCATマスタソフトウェアによるSDOマスタ設定高速冗長バックプレーンバス、0.6msリフレッシュサイクル2段階インストール、プラグ可能ターミナル、配線直径0.2mm²～1.5mm²内部バス/システム電源とフィールド電源間の完全絶縁ステータスインジケータ付き通信およびモジュール診断パラメータ表示用OLEDスクリーンCE認証、保護等級IP20、-35℃～60℃動作
