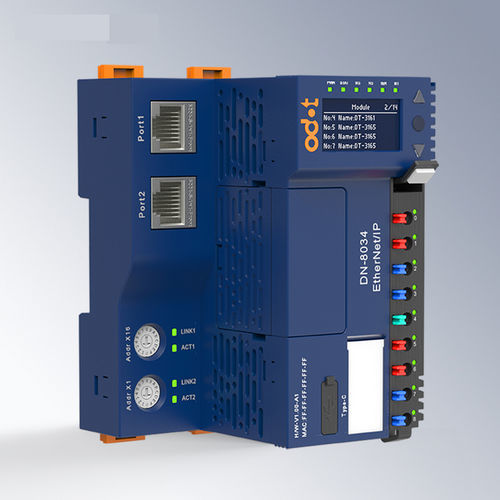

EtherNet/IP通信モジュール DN-8034

RJ452 ポートDINレール

EtherNet/IPネットワークアダプター モジュールの特徴 - DN8034ネットワークアダプターは、標準のEtherNet/IPプロトコルとデュアルネットワークポートスイッチカスケード機能をサポートしています。 - モジュールは最大32のIOモジュール拡張をサポートし、プロセスデータの最大入力は1024バイト、最大出力は1024バイトで、アダプターとペアリングするIOモジュールの柔軟な選択を可能にします。 - 高速冗長バックプレーンバス、フルロードリフレッシュサイクルは0.6msです。 - 便利な2段階のインストール、交互配置のスプリングライトガイド端子、プラグ可能な端子で、メンテナンスと交換が容易です。配線直径：0.2mm²（AWG 24）〜1.5mm²（AWG 16）。 - 内部バスとシステム電源はフィールド電源から完全に隔離されており、フィールド機器の信号がモジュール内部の通信に干渉するのを防ぎます。 - 通信診断、拡張モジュール診断機能をサポートし、動作状態と通信状態を示すインジケーターライトがあります。 - OLEDスクリーンにより、ソフトウェアなしでモジュール関連のパラメーターを表示し、重要な情報を取得できます。 技術パラメーター 一般パラメーター - 電流消費量：104mA@24VDC - システム電源：19.2〜28.8VDC（標準：24VDC） 逆接続保護：サポート - 内部バス供給電流：最大2A@5VDC - フィールド電源：19.2〜28.8VDC（標準：24VDC） - フィールド電流：最大DC 8A - 配線直径：最小0.2mm²（AWG24）、最大1.5mm²（AWG16） - プラグ可能な端子：サポート - 最大拡張モジュール数：32 - 診断機能：通信診断、拡張モジュール状態診断 - バックプレーンバス：ダブルバス冗長 - インストール：35mm DINレール - 寸法：119*83*80mm - 製品認証：CE認証 通信パラメーター - プロトコル：EtherNet/IPスレーブ - インターフェース：2*RJ45、統合スイッチ機能 - ライン長：2サイト間の最大100m（セグメント長） - 伝送速度：10/100 Mbps、全二重 - 最大入力/出力バイト数：入力：1024バイト、出力：1024バイト - IPアドレス設定：ダイヤルスイッチまたはIO Configソフトウェア - デフォルトIPアドレス：192.168.1.200 環境パラメーター - 水平設置動作温度：-35℃〜60℃ - 垂直設置動作温度：-35℃〜50℃ - 保管温度：-40℃〜85℃ - 環境湿度：5%〜95%RH（結露なし） - 設置高度：<2000m - 汚染度：Ⅱ - 保護等級：IP20 - 機械的特性：IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐力：IEC61131-2に準拠 - EMC性能：IEC61131-2、IEC61000-4に準拠 （ESD：接触放電±6kV、空気放電±8kV、性能レベルA； サージ：共通モード±2kV、差動モード±1kV、性能レベルA； EFT：±2kV、性能レベルA） 主な仕様 - 最大32のIOモジュール拡張をサポート - 最大入力/出力プロセスデータ：各1024バイト - 高速冗長バックプレーンバス（0.6msリフレッシュサイクル） - 統合スイッチを備えたデュアルRJ45ポート - DINレールマウント（35mm） - 動作温度：-35℃〜60℃（水平）、-35℃〜50℃（垂直） - CE認証、IP20保護
