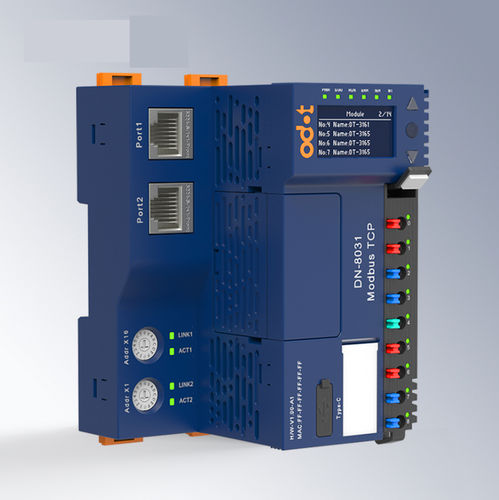

Modbus TCP通信モジュール DN-8031

RJ452 ポートデータトランスミッション用

Modbus TCPネットワークアダプター モジュールの特徴 - DN8031ネットワークアダプターは、標準のModbus TCPサーバープロトコル、デュアルネットワークポートスイッチカスケード機能、および最大10クライアントによる同時アクセスをサポートします。 - 最大32のIOモジュール拡張をサポートします。プロセスデータの入力と出力の合計は最大8192バイトです。アダプターとペアリングするIOモジュールの柔軟な選択が可能です。 - Modbus機能コード01/02/03/04/05/06/15/16/23およびModbusウォッチドッグ機能をサポートします。 - 高速冗長バックプレーンバス。フルロードのリフレッシュサイクルは0.6msです。 - 便利な2段階のインストール。段差配置のスプリングライトガイド端子。簡単なメンテナンスと交換のためのプラグ可能な端子。配線直径：0.2mm²（AWG 24）〜1.5mm²（AWG 16）。 - 内部バス、システム電源、およびフィールド電源は完全に分離されており、フィールド機器の信号がモジュール内部の通信に干渉するのを防ぎます。 - 通信診断、拡張モジュール診断機能をサポートし、動作および通信状態を示すインジケーターライトがあります。 - ソフトウェアなしでモジュールパラメータを表示し、重要な情報を取得するためのOLEDスクリーン。 技術パラメータ 一般パラメータ - モジュール消費：78mA@24VDC - システム電源：19.2〜28.8VDC（標準：24VDC） - 逆接続保護：サポート - 内部バス供給電流：最大2A@5VDC - フィールド電源：19.2〜28.8VDC（標準：24VDC） - フィールド電流：最大DC 8A - 配線直径：最小0.2mm²（AWG24）、最大1.5mm²（AWG16） - プラグ可能な端子：サポート - 最大拡張モジュール数：32 - 診断機能：通信診断、拡張モジュール状態診断 - バックプレーンバス：ダブルバス冗長性 - インストール：35mm DINレール - 寸法：119*83*80mm - 製品認証：CE認証 通信パラメータ - プロトコル：Modbus TCPサーバー - インターフェース：2*RJ45、統合スイッチ機能 - ライン長：2サイト間の最大100m（セグメント長） - 伝送速度：10/100 Mbit/s、全二重 - 自動ネゴシエーション：サポート - 自動MDI/MDIX：サポート - 最大入力/出力バイト数：入力：8192バイト、出力：8192バイト - 冗長モード：サポートされていません - 最大クライアント接続数：10 - TCPタイムドメンテナンス：サポート - Modbusウォッチドッグ：サポート - Modbus機能コード：01/02/03/04/05/06/15/16/23 - IPアドレス設定：ダイヤルスイッチまたはIO Configソフトウェア - デフォルトIPアドレス：192.168.1.100 環境パラメータ - 水平設置動作温度：-35℃〜60℃ - 垂直設置動作温度：-35℃〜50℃ - 保管温度：-40℃〜85℃ - 環境湿度：5%〜95%RH（結露なし） - 設置高度：<2000m - 汚染度：Ⅱ - 保護等級：IP20 - 機械的特性：IEC60068-2-6、IEC6008-2-27に準拠 - 絶縁耐圧：IEC61131-2に準拠 - EMC性能：IEC61131-2、IEC61000-4に準拠 - ESD：接触放電±6kV、空気放電±8kV、性能レベルA - サージ：共通モード±2kV、差動モード±1kV、性能レベルA - EFT：±2kV、性能レベルA 主な特徴 / 技術仕様 - Modbus TCPサーバープロトコルをサポート - デュアルネットワークポートスイッチカスケード - 最大10の同時クライアント接続 - 最大32のIOモジュールをサポート - 最大8192バイトの入力/出力データ - Modbus機能コード01/02/03/04/05/06/15/16/23をサポート - 高速冗長バックプレーンバス（0.6msリフレッシュサイクル） - プラグ可能な端子、配線直径0.2mm²から1.5mm² - 内部バス、システム電源、フィールド電源間の完全な絶縁 - インジケーターライト付きの通信およびモジュール診断 - パラメータ表示用OLEDスクリーン - CE認証 - 動作温度：-35℃から60℃（水平）、-35℃から50℃（垂直） - 保管温度：-40℃から85℃ - 保護等級：IP20
