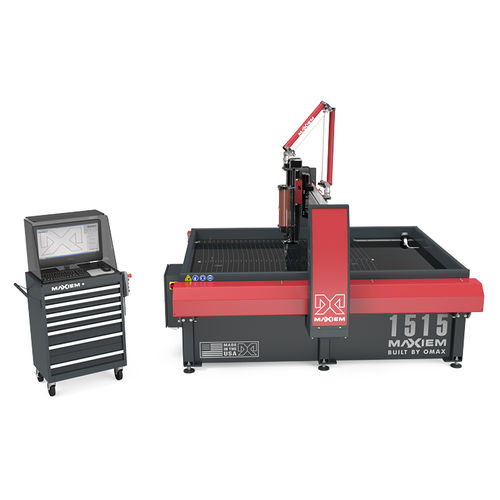

研磨式ウォーター ジェット切断機 MAXIEM 1515X

金属用プラスチック用ガラス用

概要
MAXIEM 1515Xは、コンパクトな設置面積でフルスケールのウォータージェット切断性能を提供するアブラシブ（磨料）ウォータージェットです。限られた生産スペースや迅速な試作に適しており、ポンプとIntelliMAX Premiumソフトウェアを含みます。

主な特長

• 切断範囲：5' 2" x 5' 2" (1.57 m x 1.57 m)
• 線形位置精度：±0.003" (±0.076 mm)
• 繰り返し精度：±0.001" (±0.025 mm)

標準装備

• OMAX IntelliMAX Premiumソフトウェア
• 23"スクリーン搭載のオールインワンコントローラ
• 被覆鋼製カバー内に収められたIntelliTRAXトラクションドライブ
• OMAX MAXJET 5iノズルを備えたプログラム可能な電動Z軸
• IntelliVISOR Mobileによる機械監視、通知、リモート一時停止（iOS、Android）

OMAXのメリット

• 切断時に熱影響領域や機械的応力を生じない
• 金属、複合材、ガラス、プラスチックなど幅広い材料と厚さを加工可能
• 工具交換不要、治具最小化でセットアップ時間を短縮

サービスとトレーニング

• 1年間の無料トレーニング
• 1年間の無料ソフトウェアアップデート
• 1年 / 2000時間の限定保証
• 設置時に1日の現地トレーニング

寸法と仕様
設置面積（ポンプおよびコントローラ含む）：13' 3" x 12' 5" (4.04 m x 3.78 m)
高さ（配管含む）：10' 6" (3.20 m)
稼働重量：14,114 lb (6402 kg)
テーブルサイズ：7' 4" x 5' 8" (2.24 m x 1.73 m)
X-Y切断可動域：5' 2" x 5' 2" (1.57 m x 1.57 m)
Z軸可動域（電動）：12" (304 mm)

ポンプ情報

• 連続50,000 psi動作により部品処理を高速化
• 構成によりメンテナンス間で500時間以上の切断が可能な信頼設計
• 進化したポンプ技術により運用コストを削減し寿命を延長

アクセサリ（抜粋）

• 衝突検知式ターンレーンフォロワー
• レーザーフィーチャーファインダー
• 複合材/ラミネートの穿孔用OMAXドリルヘッド
• 脆性材料向けのバキュームアシスト
• バルク研磨材供給システム、可変速度固形物除去システム
• チラー、ラミナーフィルタ、逆浸透装置および水リサイクルオプション
• VersaJET 多軸切断ヘッド（0–60°）

注意事項
システムにはポンプとIntelliMAX Premiumソフトウェアが含まれます。アクセサリにより可動域が短くなる場合があります。精度仕様は72°F（22°C）で測定されています。

仕様

• モデル：MAXIEM 1515X
• メーカー：OMAX
• 切断範囲（X-Y）：5' 2" x 5' 2" (1.57 m x 1.57 m)
• Z軸可動域（電動）：12" (304 mm)
• テーブルサイズ：7' 4" x 5' 8" (2.24 m x 1.73 m)
• 設置面積（ポンプ & コントローラ含む）：13' 3" x 12' 5" (4.04 m x 3.78 m)
• 稼働重量：14,114 lb (6402 kg)
• 最大支持材荷重：300 lbs/sq ft (1,465 kg/sq m)
• 電源：3-Phase, 380-480 VAC ±10%, 50-60 Hz
• 標準ポンプ圧力：50,000 psi（構成により異なる）
• 速度：最大500 in/min (12.7 m/min)
• 線形位置精度：±0.003" (±0.076 mm)
• 繰り返し精度：±0.001" (±0.025 mm)
