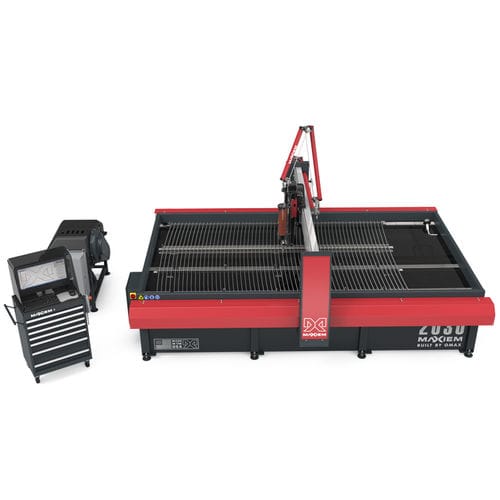

研磨式ウォーター ジェット切断機 MAXIEM 2030X

金属用複合素材用ガラス用

概要 生産能力を落とさず増強。成長する工場向けに設計されたMAXIEM 2030Xは、大判ワークの処理に対応しつつ切断精度と工程の柔軟性を維持します。

主な特長

• 切断範囲: 10' 0" x 6' 7" (3.04 m x 2.00 m)
• 直線位置精度: ±0.003" (±0.076 mm)
• 再現性: ±0.001" (±0.025 mm)
• ポンプとIntelliMAX Premiumソフトウェアを含む

標準装備

• IntelliMAX Premium制御ソフトウェア
• 23"表示のオールインワンコントローラ
• X-Yビーム内のIntelliTRAXトラクションドライブ（被覆あり）
• OMAX MAXJET 5iノズルを装備したプログラム可能なモータ駆動Z軸
• IntelliVISOR Mobileによる監視、通知、リモート一時停止（iOS/Android）

OMAXの利点

• 熱影響域や機械的応力を生じない切断
• 金属、複合材料、ガラス、プラスチック等、幅広い材料と厚さに対応
• 工具交換不要・治具最小化によりセットアップ時間を短縮

寸法・主要仕様（抜粋） フットプリント（ポンプ・コントローラ含む）：18' x 13' 2" (5.49 m x 4.01 m)
高さ（シザープランビング含む）：8' 10" (2.69 m)
動作重量：23,432 lb (10,629 kg)
タンク空重量：7,500 lb (3,402 kg)
X-Y切断移動量*: 10' 0" x 6' 7" (3.04 m x 2.00 m)
Z軸移動量（Motorized Z Axis装着時）*: 12" (304 mm)
テーブルサイズ：12' 2" x 7' (3.71 m x 2.13 m)

モデル仕様（抜粋）

• 材質支持スラット: 4" x 14Ga 亜鉛メッキ鋼 (102 mm x 2 mm)
• 最大支持荷重: 300 lbs/sq ft (1,465 kg/sq meter)
• 電源: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• 騒音レベル: 沈め切断で1 mで80 dBA未満
• 速度: 500 in/min (12,700 mm/min)

ポンプ情報（概要） 通常50,000 psiでの連続運転により部品処理を高速化。信頼性の高い設計で500時間以上の切断が可能（メンテナンス周期間）。例示されるモータ出力：40 HP (30 kW)、30 HP (22 kW)、20 HP (15 kW)。ノズル口径と流量例：0.015" / 1.09 gpm (0.41 mm / 4.13 lpm)、0.014" / 0.84 gpm (0.36 mm / 3.18 lpm)、0.011" / 0.52 gpm (0.28 mm / 1.97 lpm)。

付属品・オプション（抜粋）

• Z軸オプション：Collision Sensing Terrain Follower、Laser Feature Finder、OMAX Drill Head、Vacuum Assist
• タンク強化：Bulk Abrasive Delivery、Variable Speed Solid Removal、Scissor-Style Plumbing、Water Level Control、Clog Sensor
• 水処理：Chiller、Laminar Filter、Reverse Osmosis、Water Recycling
• マルチ軸オプション：VersaJET（0–60°）でベベルや複雑な3D形状対応

注意

• *アクセサリにより可動範囲が減少する場合があります。精度仕様は72° F (22° C)での値です。
• 機械はポンプとソフトウェアを含みます。追加のポンプ構成やオプションが利用可能です。

技術仕様

• モデル: MAXIEM 2030X
• 切断範囲 (X-Y): 10' 0" x 6' 7" (3.04 m x 2.00 m)
• Z軸移動量: 12" (304 mm)
• テーブルサイズ: 12' 2" x 7' (3.71 m x 2.13 m)
• フットプリント: 18' x 13' 2" (5.49 m x 4.01 m)
• 動作重量: 23,432 lb (10,629 kg)
