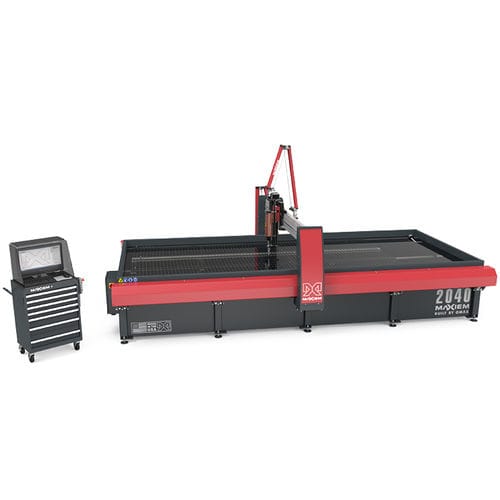

ウォータージェット切断機 MAXIEM 2040X

研磨式ウォーター ジェット金属用プラスチック用

概要
MAXIEM 2040Xは、フルシート加工と高い生産スループット向けに設計されたアブレイシブ（磨料）ウォータージェットシステムで、広い切削可動域を備えています。システムにはポンプとソフトウェアが含まれます。

主なポイント

• 切断範囲：4.21 m x 2.00 m
• 線形位置精度：±0.076 mm
• 再現性：±0.025 mm
• ポンプおよび制御ソフトを含むシステム

標準装備

• OMAX IntelliMAX Premium ソフトウェア（高度なネスティングと軌道制御機能）
• 23インチ表示のオールインワンコントローラ
• X‑Yビーム内に封止されたIntelliTRAXトラクションドライブ
• OMAX MAXJET 5i 精密ノズルを備えたプログラム可能なモータ駆動Z軸
• シーソー式の堅牢な配管
• IntelliVISOR Mobile による機械監視とリモート通知（iOS/Android）

OMAXの利点

• 切断部に熱影響や機械的応力を発生させない
• 金属、複合材料、ガラス、プラスチック等、幅広い材料の切断が可能
• 工具交換不要・治工具最小化により段取り時間を短縮

サービスとトレーニング

• 1年間の無償トレーニング
• 1年間の無償ソフトウェアアップグレード
• 1年/2000時間の限定保証
• 導入時に現地での1日トレーニング

ポンプ情報（概要）
50,000 psi（約3447 bar）での連続運転により部品処理を高速化。信頼性の高い設計で耐用年数を延ばし、運用コストを低減します。

ポンプ構成 / 典型データ（概要）
モータ出力例 — MAXIEM 40 HP: 30 kW、MAXIEM 30 HP: 22 kW、MAXIEM 20 HP: 15 kW、DynaMAX 330: 22 kW。MAXジェット出力例 — 25 kW、19 kW、12.5 kW。出力圧力は通常50,000 psi。推奨ノズルと流量例：0.41 mm / 4.13 lpm、0.36 mm / 3.18 lpm、0.28 mm / 1.97 lpm。

寸法と仕様（機械）

• 設置寸法（ポンプ・コントローラ含む）：6.63 m x 3.94 m
• 高さ（シーソー配管含む）：2.69 m
• 稼働重量：12,829 kg
• タンク空重量：3,856 kg
• X‑Y切削移動量：4.21 m x 2.00 m
• Z軸移動量（モータ付）：304 mm
• テーブルサイズ：4.90 m x 2.13 m

モデル仕様（追加）

• 材料支持スラット：102 mm x 2 mm 亜鉛メッキ鋼
• 最大支持材料荷重：1,465 kg/m²
• 電源仕様：3相、380–480 VAC ±10%、50–60 Hz
• 騒音レベル：切断時（沈め切断）で1 mで< 80 dBA
• 最高速度：12.70 m/min

アクセサリ（選択例）

• Z軸オプション：衝突検知式地形追従、レーザーフィーチャーファインダー、OMAXドリルヘッド、A‑Jet用地形追従、脆い/積層材の穿孔用バキュームアシスト
• タンク強化・流量管理：バルク研削材供給システム、可変速度固形物除去、給水レベル制御、目詰まりセンサ
• 水処理装置：チラー、ラミナーフィルタ、逆浸透、リサイクルシステム
• 多軸切断：0–60°のベベル切断や複雑な3D形状用のVersaJet

注記
アクセサリにより可動域が制限される場合があります。精度の仕様は22° Cでの値です。
