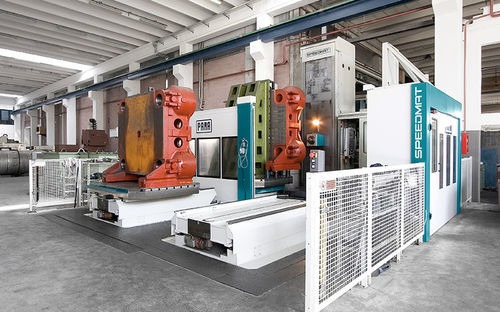

CNCボーリング フライス センター SPEEDMAT series

トラベリングコラム多軸大きなワークピース

製品概要
PAMA SPEEDMAT 鏡面は、重切削に対して高い減衰性と剛性を精度とともに提供するボーリング・フライスセンターです。可動コラムと移動式テーブルを備えたT型構造を採用し、コラムは中央ヘッドストックに対して熱的に対称化され、幾何学的精度を最大化します。フライス仕様と、マルチタスク（フライス＋旋盤）仕様を用意しています。

ヘッドストックオプション

• W headstock: 機械式伝達（2レンジ）を備えたボーリングバー
• WD headstock: Direct Drive伝達を備えたボーリングバー
• MD headstock: Direct Drive伝達の駆動スピンドル

設計と特長
構造は有限要素解析により質量分布、静的・動的剛性、熱的対称性を最適化して設計されています。WおよびWDのボーリングスピンドルは、熱伸びを補償するフィードバックシステムを装備（PAMA特許）。フライステーブルは高い剛性と減衰を確保するために油圧浮動（ハイドロスタティック）回転軸を採用。マルチタスクにはTRTハイドロスタティックテーブルが高い旋削性能を提供します。CNCアタッチメントヘッド、パレットテーブル、工具・ヘッド自動交換装置により汎用性を拡張可能。CNC制御：Siemens、Heidenhain、Fanuc。

技術表（概要）
最大ワーク径範囲：2200 mm ～ 5000 mm

作業領域
X軸ストローク（テーブル）：2200 - 5000 mm
Y軸ストローク（ヘッド）：1750 - 3750 mm
Z軸ストローク（コラム）：1500 - 4000 mm
旋回直径：2200 - 5000 mm

フライステーブル
テーブル／パレット寸法：1250x1250 - 3000x3000 mm
積載容量：最大 50000 kg
B軸早送り：最大 6 rpm

ターンテーブル
テーブル／パレット寸法：Ø1250 - Ø3500 mm
積載容量：最大 32000 kg
旋回速度：最大 300 rpm

W HEADSTOCK（レンジ切替ボーリングバー）
ボーリングスピンドル径：130 - 160 mm
W軸（ボーリングスピンドル）：800 mm
スピンドル伝達：2レンジ
スピンドル出力（S1）：41 - 82 kW
スピンドルトルク（S1）：1389 - 3451 Nm
スピンドル回転数：3000 - 4000 rpm

WD HEADSTOCK（Direct Driveボーリングバー）
ボーリングスピンドル径：120 - 160 mm
W軸（ボーリングスピンドル）：600 - 800 mm
スピンドル伝達：Direct Drive
スピンドル出力（S1）：66 - 82 kW
スピンドルトルク（S1）：1175 - 2494 Nm
スピンドル回転数：4000 - 5000 rpm

MD HEADSTOCK（Direct Drive駆動）
スピンドル伝達：Direct Drive
スピンドル出力（S1）：66 - 90 kW
スピンドルトルク（S1）：822 - 2494 Nm
スピンドル回転数：4000 - 6000 rpm

リニア軸の特長
X、Y、Z軸早送り：最大 50000 mm/min

モデル／サイズ
表示可能なモデルサイズ：3000 - 3800 - 4600 - 5000

技術仕様

• 最大ワーク径範囲：2200 mm – 5000 mm
• X軸ストローク（テーブル）：2200 – 5000 mm
• Y軸ストローク（ヘッド）：1750 – 3750 mm
• Z軸ストローク（コラム）：1500 – 4000 mm
• 旋回直径：2200 – 5000 mm
• フライステーブル寸法：1250x1250 – 3000x3000 mm
• フライステーブル積載容量：最大 50000 kg
• B軸早送り：最大 6 rpm
• ターンテーブル寸法：Ø1250 – Ø3500 mm
• ターンテーブル積載容量：最大 32000 kg
• 旋回速度：最大 300 rpm
• W headstock：ボーリングスピンドル径 130–160 mm; W軸 800 mm; 2レンジ伝達; 出力 41–82 kW; トルク 1389–3451 Nm; 回転数 3000–4000 rpm
• WD headstock：ボーリングスピンドル径 120–160 mm; W軸 600–800 mm; Direct Drive; 出力 66–82 kW; トルク 1175–2494 Nm; 回転数 4000–5000 rpm
• MD headstock：Direct Drive; 出力 66–90 kW; トルク 822–2494 Nm; 回転数 4000–6000 rpm
• リニア軸早送り：最大 50000 mm/min
