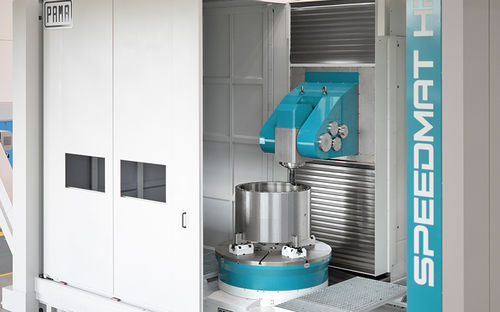

5軸マシニングセンタ SPEEDMAT HP旋回スピンドルトラベリングコラム移動式テーブル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 旋回スピンドル
- タイプ
- トラベリングコラム, 移動式テーブル
- 関連機能
- 製粉, 回転
- 応用
- 激しい使用に耐える, 大きなワークピース, 重荷重用
- その他の特徴
- 高性能, 高剛性, 工具自動取り換え機能付, 内蔵型パレット交換装置付き, 静水圧, フォーマット手段, ロータリー トランスレーション装置
- X軸移動距離
最大: 4,600 mm
(181.1 in)最少: 2,200 mm
(86.61 in)- Y軸移動距離
最大: 3,500 mm
(137.8 in)最少: 1,700 mm
(66.93 in)- Z軸移動距離
最大: 3,200 mm
(125.98 in)最少: 2,000 mm
(78.74 in)- 回転速度
8,000 rpm, 12,500 rpm
(50,265 rad.min-1, 78,540 rad.min-1)- 出力
55 kW, 66 kW, 74 kW, 105 kW
(74.78 hp, 89.73 hp, 100.61 hp, 142.76 hp)- X軸の移動速度
最大: 833.33 mm/s
最少: 0 mm/s
- Y軸の移動速度
最大: 833.33 mm/s
最少: 0 mm/s
- Z軸の移動速度
最大: 0.83 m/s
(2.72 ft/s)最少: 0 m/s
(0 ft/s)- 最大テーブル積載量
最大: 35,000 kg
(77,162 lb)最少: 0 kg
(0 lb)
詳細
概要
PAMA SPEEDMAT HP マシニングセンタは、ダンピング、高いダイナミクス、剛性を組み合わせ、小〜中型部品の高精度加工を実現します。フライス（HP）とフライス＋旋削のマルチタスク（HPT）バリエーションがあり、大径・高荷重の産業用途に適しています。
構造とバージョン
機械は可動コラムと移動テーブルを備えたT型構造を採用。熱対称性を持つコラムと中央ヘッドにより再現性の高い精度を確保します。SPEEDMAT HP（フライス）とSPEEDMAT HPT（フライス＋旋削）の2ファミリーを提供します。
装着ヘッド（利用可能）
設計とオプション
構造は有限要素解析で最適化され、質量配分を最適化して静的・動的剛性を高め、熱対称性を向上させています。フライステーブルは油静圧回転軸を採用し、剛性とダンピングを確保。PAMA 特許のハイブリッド TRT テーブルは転がり軸受と油静圧支持を組み合わせ、マルチタスク要求に対応します。CNC装着ヘッド、パレット/テーブルシステム、自動工具・ヘッドチェンジャなどのオプションを用意。CNC制御：Siemens、Heidenhain、Fanuc。
技術情報 — SPEEDMAT HP 系列
SPEEDMAT HP は被加工最大径 2200 mm 〜 4600 mm をカバーします。
HP 型式
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
作業範囲
X軸ストローク（テーブル）：2200 - 4600 mm
Y軸ストローク（主軸）：1700 - 3500 mm
Z軸ストローク（コラム）：2000 - 3200 mm
旋回直径：2200 - 4600 mm
フライステーブル
テーブル／パレット寸法：1000x1000 - 2000x2500 mm
積載能力：最大 35000 kg
B軸早送り：最大 10 rpm
HVA 主軸（HP）
主軸伝達：Direct Drive
主軸出力 (S1)：74 kW
主軸トルク (S1)：609 / 286 Nm
主軸回転数：8000 / 12500 rpm
A軸輪郭トルク：4000 Nm
A軸締付トルク：8000 Nm
AHD 主軸（HP）
主軸伝達：Direct Drive
主軸出力 (S1)：55 / 66 / 105 kW
主軸トルク (S1)：750 / 320 / 1035 Nm
主軸回転数：6000 / 12000 / 6000 rpm
A軸輪郭トルク：8000 Nm
A軸締付トルク：12000 Nm
直線軸仕様（HP）
X、Y、Z軸早送り：最大 50000 mm/min
技術情報 — SPEEDMAT HPT 系列
HPT 型式
HPT1 - HPT2 - HPT3 - HPT5
作業範囲（HPT）
X軸ストローク（テーブル）：2200 - 3800 mm
Y軸ストローク（主軸）：1700 - 3000 mm
Z軸ストローク（コラム）：2000 - 3200 mm
旋回直径：2200 - 3800 mm
旋盤用テーブル（HPT）
テーブル／パレット寸法：Ø1250 - Ø2500
積載能力：最大 15000 kg
回転速度：最大 350 rpm
HVA 主軸（HPT）
主軸伝達：Direct Drive
主軸出力 (S1)：74 kW
主軸トルク (S1)：609 / 286 Nm
主軸回転数：8000 / 12500 rpm
A軸輪郭トルク：4000 Nm
A軸締付トルク：8000 Nm
AHD 主軸（HPT）
主軸伝達：Direct Drive
主軸出力 (S1)：55 / 66 / 105 kW
主軸トルク (S1)：730 / 320 / 1035 Nm
主軸回転数：6000 / 12000 / 6000 rpm
A軸輪郭トルク：8000 Nm
A軸締付トルク：12000 Nm
直線軸仕様（HPT）
X、Y、Z軸早送り：最大 50000 mm/min
技術仕様
PAMA SPEEDMAT HP マシニングセンタは、ダンピング、高いダイナミクス、剛性を組み合わせ、小〜中型部品の高精度加工を実現します。フライス（HP）とフライス＋旋削のマルチタスク（HPT）バリエーションがあり、大径・高荷重の産業用途に適しています。
構造とバージョン
機械は可動コラムと移動テーブルを備えたT型構造を採用。熱対称性を持つコラムと中央ヘッドにより再現性の高い精度を確保します。SPEEDMAT HP（フライス）とSPEEDMAT HPT（フライス＋旋削）の2ファミリーを提供します。
装着ヘッド（利用可能）
- 連続軸 45°傾斜の HVA ヘッド
- 連続傾斜軸の AHD ヘッド
設計とオプション
構造は有限要素解析で最適化され、質量配分を最適化して静的・動的剛性を高め、熱対称性を向上させています。フライステーブルは油静圧回転軸を採用し、剛性とダンピングを確保。PAMA 特許のハイブリッド TRT テーブルは転がり軸受と油静圧支持を組み合わせ、マルチタスク要求に対応します。CNC装着ヘッド、パレット/テーブルシステム、自動工具・ヘッドチェンジャなどのオプションを用意。CNC制御：Siemens、Heidenhain、Fanuc。
技術情報 — SPEEDMAT HP 系列
SPEEDMAT HP は被加工最大径 2200 mm 〜 4600 mm をカバーします。
HP 型式
HP1 - HP2 - HP3 - HP4 - HP5 - HP6 - HP7
作業範囲
X軸ストローク（テーブル）：2200 - 4600 mm
Y軸ストローク（主軸）：1700 - 3500 mm
Z軸ストローク（コラム）：2000 - 3200 mm
旋回直径：2200 - 4600 mm
フライステーブル
テーブル／パレット寸法：1000x1000 - 2000x2500 mm
積載能力：最大 35000 kg
B軸早送り：最大 10 rpm
HVA 主軸（HP）
主軸伝達：Direct Drive
主軸出力 (S1)：74 kW
主軸トルク (S1)：609 / 286 Nm
主軸回転数：8000 / 12500 rpm
A軸輪郭トルク：4000 Nm
A軸締付トルク：8000 Nm
AHD 主軸（HP）
主軸伝達：Direct Drive
主軸出力 (S1)：55 / 66 / 105 kW
主軸トルク (S1)：750 / 320 / 1035 Nm
主軸回転数：6000 / 12000 / 6000 rpm
A軸輪郭トルク：8000 Nm
A軸締付トルク：12000 Nm
直線軸仕様（HP）
X、Y、Z軸早送り：最大 50000 mm/min
技術情報 — SPEEDMAT HPT 系列
HPT 型式
HPT1 - HPT2 - HPT3 - HPT5
作業範囲（HPT）
X軸ストローク（テーブル）：2200 - 3800 mm
Y軸ストローク（主軸）：1700 - 3000 mm
Z軸ストローク（コラム）：2000 - 3200 mm
旋回直径：2200 - 3800 mm
旋盤用テーブル（HPT）
テーブル／パレット寸法：Ø1250 - Ø2500
積載能力：最大 15000 kg
回転速度：最大 350 rpm
HVA 主軸（HPT）
主軸伝達：Direct Drive
主軸出力 (S1)：74 kW
主軸トルク (S1)：609 / 286 Nm
主軸回転数：8000 / 12500 rpm
A軸輪郭トルク：4000 Nm
A軸締付トルク：8000 Nm
AHD 主軸（HPT）
主軸伝達：Direct Drive
主軸出力 (S1)：55 / 66 / 105 kW
主軸トルク (S1)：730 / 320 / 1035 Nm
主軸回転数：6000 / 12000 / 6000 rpm
A軸輪郭トルク：8000 Nm
A軸締付トルク：12000 Nm
直線軸仕様（HPT）
X、Y、Z軸早送り：最大 50000 mm/min
技術仕様
- 製品：5軸マシニングセンタ — フライスおよびマルチタスク（フライス/旋盤）バリエーション
- 構造：可動コラムと移動テーブルを備えたT型、熱対称コラム
- 被加工径（HP）：2200 - 4600 mm
- 被加工径（HPT）：2200 - 3800 mm
- テーブル/パレット寸法（HP）：1000x1000 - 2000x2500 mm
- テーブル/パレット寸法（HPT 旋盤）：Ø1250 - Ø2500
- 積載能力（フライステーブル HP）：最大 35000 kg
- 積載能力（旋盤テーブル HPT）：最大 15000 kg
- 主軸出力（例）：HVA 74 kW；AHD 55/66/105 kW
- 主軸回転数（例）：6000 / 8000 / 12000 / 12500 rpm（ヘッドおよび構成に依存）
- A軸輪郭トルク：最大 8000 Nm（典型）
- A軸締付トルク：最大 12000 Nm（AHD）
- 直線軸早送り：最大 50000 mm/min
- 利用可能なCNC制御：Siemens、Heidenhain、Fanuc
