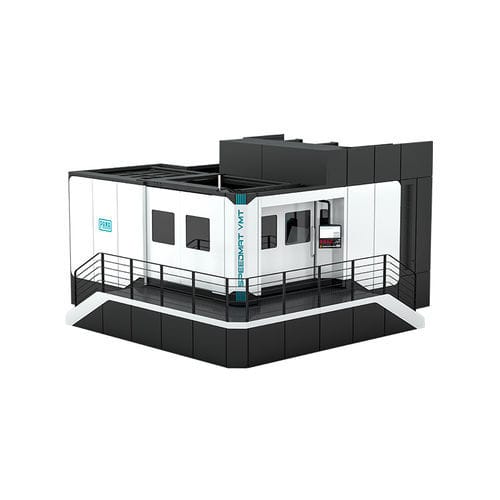

5軸マシニングセンタ SPEEDMAT VM series縦型移動式テーブルガントリー型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, 固定式ガントリー, 移動式テーブル
- 関連機能
- 製粉, 回転
- X軸移動距離
最少: 1,700 mm
(66.93 in)最大: 2,700 mm
(106.3 in)- Y軸移動距離
最少: 1,500 mm
(59.06 in)最大: 2,700 mm
(106.3 in)- Z軸移動距離
最少: 1,300 mm
(51.18 in)最大: 1,700 mm
(66.93 in)- 回転速度
最少: 8,000 rpm
(50,265 rad.min-1)最大: 12,500 rpm
(78,540 rad.min-1)- 出力
最少: 84 kW
(114.21 hp)最大: 85 kW
(115.57 hp)- X軸の移動速度
最少: 0 mm/s
最大: 833.33 mm/s
- Y軸の移動速度
最少: 0 mm/s
最大: 833.33 mm/s
- Z軸の移動速度
最少: 0 m/s
(0 ft/s)最大: 0.83 m/s
(2.72 ft/s)- 最大テーブル積載量
最少: 8,000 kg
(17,637 lb)最大: 12,000 kg
(26,455 lb)
詳細
製品概要
PAMA SPEEDMAT VM 門型マシニングセンタは、高いダイナミクスと剛性を備え、小型〜中型部品の高精度加工に対応します。固定門型構造、移動式クロスレール、トラベリングテーブルを採用。フライス専用のSPEEDMAT VMと、フライス・旋削のマルチタスク対応SPEEDMAT VMTが利用可能です。
設計と構成
構造は有限要素解析で設計され、質量を最適化し、静的・動的剛性を高め、熱対称性を改善しています。
両ヘッドとも、高速型と高トルク型の電子スピンドルでの供給が可能です。
テーブルとスピンドルの選択肢
テーブルはVM用のTR（フライス）とVMT用のTRT（フライス＆旋削）を用意。PAMAの特許取得済みテーブル支持コンセプトは、回転ベアリングと静圧支持を組み合わせ、耐荷重性と精度を向上させます。
自動化、アタッチメント、ソフトウェア
専用CNCアタッチメントヘッド、テーブルパレットシステム、自動工具／ヘッド交換システムなどに対応。CNC制御はSiemensまたはHeidenhainで構成可能。PAMAソフトウェアで管理されるセンサーにより無人運転、工程監視、エネルギー最適化が可能です。
技術情報（概要）
対応最大ワーク径：1500 mm、2000 mm、3000 mm。
テーブル
VM（作業エリアとテーブル）
X軸ストローク（テーブル）：1700 - 2700 mm
Y軸ストローク（主軸）：1500 - 2700 mm
Z軸ストローク（クロスレール）：1300 - 1700 mm
旋回径：1500 - 3000 mm
テーブル/パレット寸法（VM）：1000 x 1000 - 2000 x 2000 mm
許容荷重（VM）：最大12,000 kg
VMT（作業エリアとテーブル）
X軸ストローク（テーブル）：1700 - 2700 mm
Y軸ストローク（主軸）：1500 - 2700 mm
Z軸ストローク（クロスレール）：1300 - 1700 mm
旋回径：1500 - 3000 mm
テーブル/パレット寸法（VMT）：Ø1250 - Ø2200 mm
許容荷重（VMT）：最大8,000 kg
旋盤回転速度（VMT）：最大350 rpm
スピンドルと主軸（概要）
スピンドル伝達：Direct Drive
スピンドル出力 (S6-40%)：84 / 85 kW（2構成）
スピンドルトルク (S6-40%)：901 / 450 Nm（2構成）
スピンドル回転数：8,000 / 12,500 rpm（高速 / 高トルクオプション）
軸駆動と動特性
X,Y,Z軸早送り：最大50,000 mm/min
B軸早送り：最大10 rpm
X,Y,Z軸加速度：3 m/s²
主軸 A / HVA の代表トルク
SPEEDMAT VM（A / HVA 主軸）：A軸輪郭トルク 4000 Nm；A軸締め付けトルク 8000 Nm
SPEEDMAT VMT（A / HVA 主軸）：A軸輪郭トルク 5000 Nm；A軸締め付けトルク 10000 Nm
技術仕様
PAMA SPEEDMAT VM 門型マシニングセンタは、高いダイナミクスと剛性を備え、小型〜中型部品の高精度加工に対応します。固定門型構造、移動式クロスレール、トラベリングテーブルを採用。フライス専用のSPEEDMAT VMと、フライス・旋削のマルチタスク対応SPEEDMAT VMTが利用可能です。
設計と構成
構造は有限要素解析で設計され、質量を最適化し、静的・動的剛性を高め、熱対称性を改善しています。
- 採用可能なヘッド：連続軸45°傾斜のHVAヘッド
- 連続傾斜軸を持つAヘッド
両ヘッドとも、高速型と高トルク型の電子スピンドルでの供給が可能です。
テーブルとスピンドルの選択肢
テーブルはVM用のTR（フライス）とVMT用のTRT（フライス＆旋削）を用意。PAMAの特許取得済みテーブル支持コンセプトは、回転ベアリングと静圧支持を組み合わせ、耐荷重性と精度を向上させます。
自動化、アタッチメント、ソフトウェア
専用CNCアタッチメントヘッド、テーブルパレットシステム、自動工具／ヘッド交換システムなどに対応。CNC制御はSiemensまたはHeidenhainで構成可能。PAMAソフトウェアで管理されるセンサーにより無人運転、工程監視、エネルギー最適化が可能です。
技術情報（概要）
対応最大ワーク径：1500 mm、2000 mm、3000 mm。
テーブル
VM（作業エリアとテーブル）
X軸ストローク（テーブル）：1700 - 2700 mm
Y軸ストローク（主軸）：1500 - 2700 mm
Z軸ストローク（クロスレール）：1300 - 1700 mm
旋回径：1500 - 3000 mm
テーブル/パレット寸法（VM）：1000 x 1000 - 2000 x 2000 mm
許容荷重（VM）：最大12,000 kg
VMT（作業エリアとテーブル）
X軸ストローク（テーブル）：1700 - 2700 mm
Y軸ストローク（主軸）：1500 - 2700 mm
Z軸ストローク（クロスレール）：1300 - 1700 mm
旋回径：1500 - 3000 mm
テーブル/パレット寸法（VMT）：Ø1250 - Ø2200 mm
許容荷重（VMT）：最大8,000 kg
旋盤回転速度（VMT）：最大350 rpm
スピンドルと主軸（概要）
スピンドル伝達：Direct Drive
スピンドル出力 (S6-40%)：84 / 85 kW（2構成）
スピンドルトルク (S6-40%)：901 / 450 Nm（2構成）
スピンドル回転数：8,000 / 12,500 rpm（高速 / 高トルクオプション）
軸駆動と動特性
X,Y,Z軸早送り：最大50,000 mm/min
B軸早送り：最大10 rpm
X,Y,Z軸加速度：3 m/s²
主軸 A / HVA の代表トルク
SPEEDMAT VM（A / HVA 主軸）：A軸輪郭トルク 4000 Nm；A軸締め付けトルク 8000 Nm
SPEEDMAT VMT（A / HVA 主軸）：A軸輪郭トルク 5000 Nm；A軸締め付けトルク 10000 Nm
技術仕様
- 製品群：SPEEDMAT VM（マルチタスクSPEEDMAT VMTも利用可）
- 構造：固定門型、移動クロスレール、トラベリングテーブル
- 対応ワーク径：1500 mm、2000 mm、3000 mm
- X軸ストローク（テーブル）：1700 - 2700 mm
- Y軸ストローク（主軸）：1500 - 2700 mm
- Z軸ストローク（クロスレール）：1300 - 1700 mm
- テーブル/パレット寸法（VM）：1000 x 1000 - 2000 x 2000 mm
- テーブル/パレット寸法（VMT）：Ø1250 - Ø2200 mm
- 許容荷重：最大12,000 kg（VM）、最大8,000 kg（VMT）
- 旋盤回転数（VMT）：最大350 rpm
- スピンドル伝達：Direct Drive
- スピンドル出力 (S6-40%)：84 / 85 kW
- スピンドルトルク (S6-40%)：901 / 450 Nm
- スピンドル回転数：8,000 / 12,500 rpm
- A軸輪郭トルク：4000 Nm (VM) / 5000 Nm (VMT)
- A軸締め付けトルク：8000 Nm (VM) / 10000 Nm (VMT)
- X,Y,Z軸早送り：最大50,000 mm/min
- X,Y,Z軸加速度：3 m/s²
- B軸早送り：最大10 rpm
- テーブルバリエーション：TR（フライス）、TRT（フライス＋旋削）
- 採用可能ヘッド：HVA（45°連続軸）およびAヘッド（連続傾斜軸）
- CNC：SiemensまたはHeidenhainオプション
- 特許取得のテーブル支持コンセプト：回転ベアリングと静圧支持を組み合わせ
