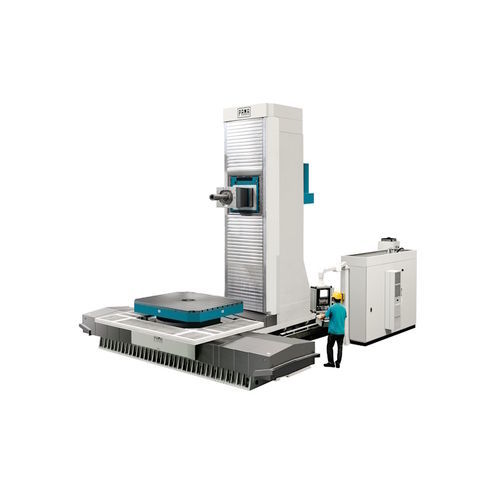

CNCボーリング フライス センター SPEEDMAT RAM series縦型T カラムトラベリングコラム
お気に入りに追加する
商品比較に追加する
特徴
- コマンドの種類
- CNC
- 主軸オリエンテーション
- 縦型
- 構造
- トラベリングコラム, T カラム
- 応用
- 自動工具交換装置
- その他の特徴
- 高剛性, 静水圧, フライス加工, 精密, パレット交換装置付き, 自動搬入・搬出, ダイレクトドライブ
- X軸移動距離
最大: 5,000 mm
(196.85 in)最少: 2,200 mm
(86.61 in)- Y軸移動距離
最大: 4,000 mm
(157.48 in)最少: 1,750 mm
(68.9 in)- Z軸移動距離
最大: 1,600 mm
(62.99 in)最少: 1,200 mm
(47.24 in)- -Not Tr-
最大: 800 mm
(31 in)最少: 600 mm
(24 in)- -Not Tr-
最大: 160 mm
(6 in)最少: 120 mm
(5 in)- 出力
最大: 90 kW
(122.3659 hp)最少: 41 kW
(55.74447 hp)
詳細
概要
PAMA Speedmat RAM ボーリング・フライスセンターは、静的および動的剛性を高める油圧支持（ハイドロスタティック）ガイダンスと熱対称設計を組み合わせ、小〜中型部品の高精度加工に対応します。T型構造は可動カラムと移動テーブルを採用し、フライス仕様とフライス・旋盤のマルチタスク仕様を提供します。
設計と主要機能
有限要素解析により質量分布、剛性、熱挙動を最適化。ラムはヘッド内でハイドロスタティック支持され、実時間フィードバックにより熱伸びを補償します。ハイドロスタティック回転軸やテーブル方式により、加工時の減衰と剛性を確保し、重切削や長時間サイクルでも安定した精度を実現します。
ヘッドと取付オプション
追加オプションとソフトウェア
CNCアタッチメントヘッド、テーブル/パレット搬送システム、自動工具・ヘッドチェンジャー等を構成可能。CNCコントローラ：Siemens、Heidenhain、Fanuc に対応。
技術情報（要約）
PAMA Speedmat RAM シリーズは加工最大直径 2200〜5000 mm をカバー。主要技術データは軸のストローク、テーブルサイズと荷重、ヘッド/主軸オプション、直線軸の早送り能力などです。
表（値と範囲）
作業領域
X軸ストローク（テーブル）：2200 - 5000 mm
Y軸ストローク（ヘッド）：1750 - 4000 mm
V軸ストローク（カラム）：1500 - 4000 mm
Z軸ストローク（ラム）：1200 / 1600 mm
ワーク通し径：2200 - 5000 mm
フライステーブル
テーブル／パレット寸法：1250x1250 - 3000x3000 mm
積載容量：最大 50000 kg
B軸早送り：最大 6 rpm
旋盤テーブル
テーブル／パレット寸法：Ø1250 - Ø3500 mm
積載容量：最大 32000 kg
回転速度：最大 300 rpm
W ヘッド-ラム（レンジチェンジ付きボーリングバー）
ラム断面：430x430 mm
ボーリング主軸径：130 - 160 mm
W軸（ボーリング主軸）：800 mm
主軸伝達：2段
主軸出力（S1）：41 - 82 kW
主軸トルク（S1）：1389 - 3451 Nm
主軸回転数：3000 - 4000 rpm
WD ヘッド-ラム（Direct Drive ボーリングバー）
ラム断面：430x430 mm
ボーリング主軸径：120 mm
W軸（ボーリング主軸）：600 mm
主軸伝達：Direct Drive
主軸出力（S1）：66 kW
主軸トルク（S1）：1175 Nm
主軸回転数：5000 rpm
MD ヘッド-ラム（Direct Drive ドライバ）
ラム断面：430x430 mm
主軸伝達：Direct Drive
主軸出力（S1）：66 - 90 kW
主軸トルク（S1）：822 - 1175 Nm
主軸回転数：6000 rpm
直線軸の特性
X、Y、V、Z軸早送り：最大 40000 mm/min
技術仕様
PAMA Speedmat RAM ボーリング・フライスセンターは、静的および動的剛性を高める油圧支持（ハイドロスタティック）ガイダンスと熱対称設計を組み合わせ、小〜中型部品の高精度加工に対応します。T型構造は可動カラムと移動テーブルを採用し、フライス仕様とフライス・旋盤のマルチタスク仕様を提供します。
設計と主要機能
有限要素解析により質量分布、剛性、熱挙動を最適化。ラムはヘッド内でハイドロスタティック支持され、実時間フィードバックにより熱伸びを補償します。ハイドロスタティック回転軸やテーブル方式により、加工時の減衰と剛性を確保し、重切削や長時間サイクルでも安定した精度を実現します。
ヘッドと取付オプション
- W ヘッド-ラム：機械式変速のボーリングバー
- WD ヘッド-ラム：Direct Drive のボーリングバー
- MD ヘッド-ラム：Direct Drive のドライバ
追加オプションとソフトウェア
CNCアタッチメントヘッド、テーブル/パレット搬送システム、自動工具・ヘッドチェンジャー等を構成可能。CNCコントローラ：Siemens、Heidenhain、Fanuc に対応。
技術情報（要約）
PAMA Speedmat RAM シリーズは加工最大直径 2200〜5000 mm をカバー。主要技術データは軸のストローク、テーブルサイズと荷重、ヘッド/主軸オプション、直線軸の早送り能力などです。
表（値と範囲）
作業領域
X軸ストローク（テーブル）：2200 - 5000 mm
Y軸ストローク（ヘッド）：1750 - 4000 mm
V軸ストローク（カラム）：1500 - 4000 mm
Z軸ストローク（ラム）：1200 / 1600 mm
ワーク通し径：2200 - 5000 mm
フライステーブル
テーブル／パレット寸法：1250x1250 - 3000x3000 mm
積載容量：最大 50000 kg
B軸早送り：最大 6 rpm
旋盤テーブル
テーブル／パレット寸法：Ø1250 - Ø3500 mm
積載容量：最大 32000 kg
回転速度：最大 300 rpm
W ヘッド-ラム（レンジチェンジ付きボーリングバー）
ラム断面：430x430 mm
ボーリング主軸径：130 - 160 mm
W軸（ボーリング主軸）：800 mm
主軸伝達：2段
主軸出力（S1）：41 - 82 kW
主軸トルク（S1）：1389 - 3451 Nm
主軸回転数：3000 - 4000 rpm
WD ヘッド-ラム（Direct Drive ボーリングバー）
ラム断面：430x430 mm
ボーリング主軸径：120 mm
W軸（ボーリング主軸）：600 mm
主軸伝達：Direct Drive
主軸出力（S1）：66 kW
主軸トルク（S1）：1175 Nm
主軸回転数：5000 rpm
MD ヘッド-ラム（Direct Drive ドライバ）
ラム断面：430x430 mm
主軸伝達：Direct Drive
主軸出力（S1）：66 - 90 kW
主軸トルク（S1）：822 - 1175 Nm
主軸回転数：6000 rpm
直線軸の特性
X、Y、V、Z軸早送り：最大 40000 mm/min
技術仕様
- モデルファミリ：SPEEDMAT RAM
- 機械構造：T型、可動カラムと移動テーブル
- 最大ワーク径：2200 - 5000 mm
- X軸ストローク（テーブル）：2200 - 5000 mm
- Y軸ストローク（ヘッド）：1750 - 4000 mm
- V軸ストローク（カラム）：1500 - 4000 mm
- Z軸ストローク（ラム）：1200 / 1600 mm
- ラム断面：430x430 mm
- フライステーブル寸法：1250x1250 - 3000x3000 mm
- フライステーブル積載容量：最大 50000 kg
- 旋盤テーブル寸法：Ø1250 - Ø3500 mm
- 旋盤テーブル積載容量：最大 32000 kg
- B軸早送り：最大 6 rpm
- 直線軸早送り：最大 40000 mm/min
- ヘッドオプション：W、WD、MD（機械式レンジチェンジ / Direct Drive / Direct Drive driver）
- 主軸出力範囲：41 - 90 kW（ヘッドにより異なる）
- 主軸トルク範囲：822 - 3451 Nm（ヘッドにより異なる）
- 主軸回転数：最大 6000 rpm（ヘッドにより異なる）
- ハイドロスタティックガイダンスおよびハイドロスタティック回転軸による減衰と剛性
- 熱対称設計とラムの伸びをリアルタイムで補償する機構（特許）
- CNCオプション：Siemens、Heidenhain、Fanuc
