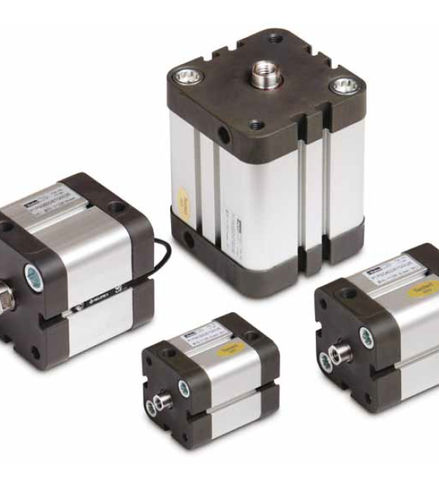

コンパクトシリンダ 21287 P1P series

空圧パススルー ステム複動式

内径Ø20～Ø100mmのP1Pアクチュエータは、標準温度範囲-20°C～+80°Cに対応したISO 21287準拠のコンパクトシリンダであり、高温・低温オプションも用意されており、加工、包装、ハンドリング用途に適しています。 製品概要 P1Pシリーズは、ISO 21287準拠のコンパクトシリンダーのフルラインナップです。エンドカバーやシリンダー本体を陽極酸化処理されたアルミニウム製とし、ピストンロッドにはステンレス鋼を標準装備するなど、耐食性に優れた設計を採用しており、最も厳しい要件を満たすよう開発されています。弾性クッションが残留エネルギーを吸収することで、滑らかで低騒音の動作を実現し、高速運転と短いサイクルタイムを可能にします。 実績のあるシール技術と高品質な素材を随所に採用することで、優れた性能、信頼性、および長い耐用年数を実現しています。内径サイズØ20～Ø100mmの範囲で、複動式および非回転ピストンロッド（ガイド付き）を備えた複動式がご用意されています。 貫通ロッド穴を備えた複動式は、内径Ø20～Ø63mm。単動式スプリングリターン（内径Ø20～Ø63mm）および単動式スプリングアドバンス（内径Ø20～Ø63mm）もご用意しています。 標準温度範囲 -20°C ～ +80°C、高温範囲 -10°C ～ +120°C、低温範囲 -40°C ～ +80°Cに対応しており、加工、包装、搬送など幅広い環境用途に適しています。 コンパクトな軸方向寸法により、P1P ISO 21287シリンダーは、同じストローク長の同等のISO 15552シリンダーに比べて最大50％短くなっています。これは、設置スペースが限られている機械や生産ラインにおいて重要な利点となります。 機械的な取り付け方法の選択肢が豊富なため、シリンダ本体には貫通穴が設けられており、貫通ボルトや、前板および後板の両方に設けられた雌ネジを使用することができます。内径20～100 mmのP1Pシリンダには、幅広いISO 15552規格のシリンダマウントが用意されています。
