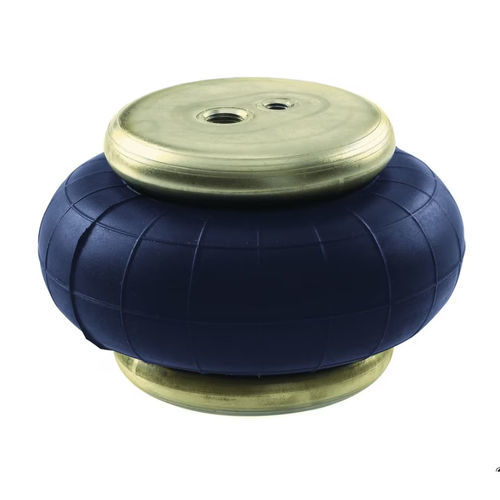

ベローズシリンダ 9109

空圧屈曲自在単動式

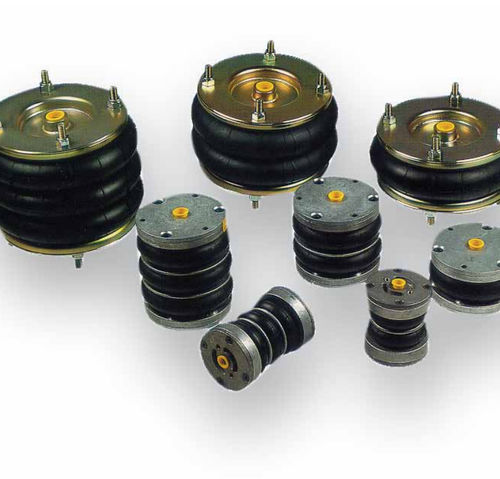

9109およびSPシリーズのエアベローズは、1、2、または3巻の高推力単動アクチュエータです。内径Ø70～Ø660mm、ストローク20～375mmの範囲で、振動ダンパー用途向けの標準仕様および耐熱仕様が用意されています。 そのシンプルな構造により、過酷な条件下でも極めて長く、実質的にメンテナンスフリーの耐用年数を実現しています。9109およびSPシリーズのエアベローズは、短ストローク・高推力の単動アクチュエータを必要とする用途に最適な選択肢です。 往復運動する金属部品を一切含まないため、従来の空圧シリンダと比較して、実質的に摩擦のない推力を提供します。 その柔軟な構造により、エアベローズの取り付けは、通常、堅固な固定とガイドを必要とし、面間の角度が 15° 以内に制限される従来の空圧シリンダに比べて、それほど厳密ではありません。さらに、エンドプレートの軸方向の位置は、最大 10 mm までオフセット可能です。 加圧状態では、エアベローズは抵抗が最も少ない経路に沿って移動します。したがって、角度のついた用途では、取り付け形状に注意を払う必要があります。運転時には、ユニットが「底付き」したり最大高さまで達したりしないよう注意し、これを防ぐために機械的な装置を使用することを推奨します。 減圧状態では、エアベローズは驚くほど狭いスペースにも収まります。これは、形状が扱いにくい荷重や重量物のクランプ・移動、および高周波のデバイスフィーダーなどの振動を伴う用途において特に有用です。戻りストロークは、ベローズの自然なばね作用によって部分的に生じますが、通常は荷重そのものによって生じます。
