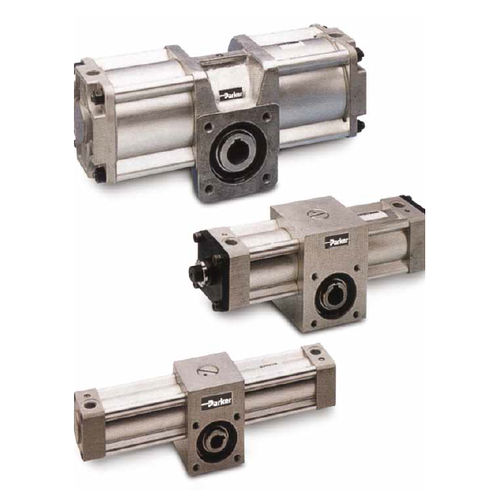

ラック&ピニオンアクチュエータ VRS series

空圧ロータリースチール製

VRS／VRAロータリーアクチュエータは、内径サイズがØ32～125mm、回転角度が96°、186°、366°、理論トルクが最大460Nmで、ラック・アンド・ピニオン駆動を介して直線運動をオスまたはメスの出力軸への回転運動に変換します。 製品概要：内径サイズØ32～125mm、回転角度96°、186°、366°のVRS/VRAロータリーアクチュエータは、ラック・ピニオン駆動を介して直線運動を回転運動に変換し、雄型または雌型の出力軸と調整可能な空圧式緩衝機能を備えています。 ドアやゲートの開閉、流体や原材料のクランプおよび撹拌などの用途に適しています。最大460Nmの理論トルク。VRS / VRAロータリーアクチュエータは、2本の単動対向シリンダの直線運動を、シリンダ本体内に収められたラック・ピニオン駆動を介して回転運動に変換します。 駆動はオスまたはメスの出力軸を介して伝達され、調整可能な空圧式緩衝機構により、過大な負荷慣性による影響からユニットを保護します。オプションの角度調整ストッパーを両方のエンドプレート、またはいずれか一方のエンドプレートに追加することで、回転角度を15°の範囲で調整可能です。また、設置の容易さを考慮し、任意の面にポート位置を指定することができます。 陽極酸化処理されたアルミニウム製の本体、チューブ、エンドプレートは、優れた耐食性を備えています。より過酷な腐食環境向けには、内径Ø32～80mmのVRAバージョンがあり、シリコンシールで密閉された防水エンクロージャー内にステンレス製のピニオンが収納されています。 ステンレス製のボールベアリング、止め輪、タイロッド、およびネジにより、全体的な保護レベルがさらに向上しています。VRS／VRAバージョンの標準使用温度範囲は-10°C～+60°Cです。
