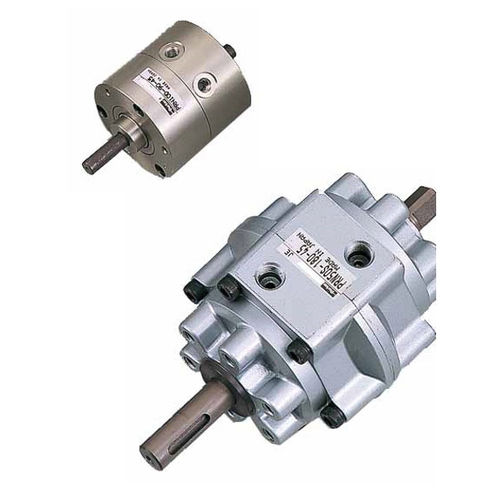

回転翼アクチュエータ PRN, PRO series

空圧ロータリー単動式

PRO - PRN ハイローター式ロータリーベーンアクチュエータは、シングルベーン型およびダブルベーン型（有効トルクが2倍）の9種類のサイズを取り揃えています。PRN ハイトルクモデルは90°、180°、270°の角度に対応し、PROモデルは角度調整可能な回転を実現しています。 製品概要 PRO - PRN ロータリーベーンアクチュエータは、圧縮空気から回転トルクを効率的かつ容易に発生させる手段です。 シングルベーン型およびダブルベーン型（有効トルクが2倍）の9種類の空圧ユニットを取り揃え、動作温度範囲は-5°C～80°C（PRNシリーズは-5°C～+60°C）です。 堅牢なベーンシャフトと内蔵ダンパーに加え、漏れを最小限に抑える独自のシーリング設計を採用しており、低速や低作動圧力下でもスムーズで安定した振動を実現します。 このシリーズには、45°と90°の 2 つの振動基準点と、90°、180°、270°の 3 つの振動角度から選択できます。 可変振動角を備えたロータリーアクチュエータには、固定基準点ストッパーが同梱されています。角度設定ストッパーは取り付けられていますが、固定はされていません。使用前にこれをしっかりと固定し、振動角を正確な要件に合わせて設定する必要があります。 PRN50以上の高トルクモデルであるPRNシリーズの場合、高エネルギー用途向けのユニットは、オプションのハイドロクッションユニット（CRN）を追加することで、はるかに大きな負荷下でも動作可能です。これらのクッションは、慣性エネルギーがPRNロータリーアクチュエータの許容エネルギーを超える場合に使用する必要があります。
