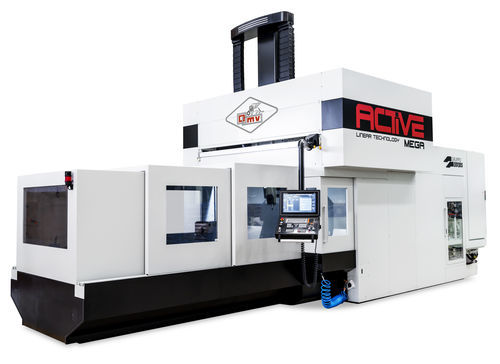

5軸マシニングセンタ ACTIVE MEGA

汎用スチール用アルミニウム用

概要 ACTIVE MEGA は、固定ガントリと可動テーブルを備えたリニアモータ式マシニングセンタで、大物部品の高ダイナミックな加工向けに設計されています。ACTIVEシリーズの中で最大モデルに位置付けられ、サイズの大きな部品に対して精度と動的性能を発揮します。FEM による構造設計で剛性を最適化し振動を低減することで、荒加工・仕上げともに優れた動的性能と工程全体の効率化を実現します。

設計と駆動 軸はリニアモータ駆動を採用し、高速で滑らか、かつ機械的摩耗のない移動を実現します。固定ガントリ構造と可動テーブルにより広い作業領域を確保しつつ設置面積を抑えます。スライドの熱安定化と軸の低摩擦により高い加速度と優れた繰り返し精度を実現します。

工具マガジンと切粉処理 工具マガジンは構成可能で作業領域の外に配置されます。切粉はスクリューで排出され、側方排出のドラグ式コンベヤへ供給されます。トンネル型のカバーはテーブルを開放して積み降ろしを可能にし、作業領域へのアクセスを容易にします。

統合と自動化 パレット化の多様なオプションと FMS などの柔軟な生産システムへの統合に対応します。高速の3軸/5軸加工に適し、自動化や無人化工程への組み込みにも適合し、動的性能と幾何学的安定性のバランスを提供します。

用途

• 自動車
• 航空
• 汎用機械工学
• 発電
• 宇宙

主な価値ポイント / ホットスポット

• 高ダイナミクスを実現するリニアモータ軸駆動
• 固定ガントリ構造と可動テーブル
• コンパクトな床面積で広い作業領域
• スライドの熱安定化
• ワークフィクスチャの柔軟性
• 積み降ろしのための人間工学的アクセス

ヘッドと利用可能なソリューション

• TET — モータスピンドル付き連続式ユニバーサルポジショニングヘッド
• TWE — モータスピンドル付きフォークヘッド
• TUB — モータスピンドル付き二軸回転ヘッド

資料 製品パンフレットはお問い合わせください（技術資料および製品パンフレット）。

技術仕様

• 商品名: ACTIVE MEGA
• タイプ: リニアモータ式マシニングセンタ（固定ガントリ、可動テーブル）
• 長手ストローク: 2,200 • 3,200 • 4,200 mm
• 横ストローク: 2,050 mm
• 縦ストローク: 1,100 mm
• 送り（早送り）: 0 ÷ 60,000 mm/min（カタログ目安値）
• スピンドル: 最大47 kW • 190 Nm • 22,000 rpm（バリアントあり）
• スピンドル回転数（バリアント）: 構成により最大18,000 rpmおよび22,000 rpm
• スピンドルコーン（オプション）: HSK-63A • ISO40 • HSK-100A • ISO50（バージョンによる）
• 駆動: 高加速度と低摩耗を実現する軸用リニアモータ
• 工具マガジン: 構成可能、作業領域外に配置
• 切粉システム: スクリュー + 側方排出のドラグコンベヤ
• 代表的用途: 航空宇宙、発電、金型、精密機械加工、自動車
