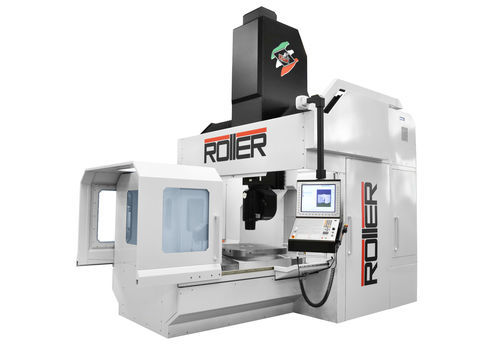

5軸マシニングセンタ ROLLER6 軸汎用スチール用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸, 6 軸
- 主軸の方向
- 汎用
- 加工材料
- スチール用, アルミニウム用, アルミニウム合金用, チタン合金用, 軽合金用, ステンレススチール用, 複合素材用
- タイプ
- 固定式ガントリー, 回転傾斜テーブル
- スピンドル
- HSK-63-A
- 関連機能
- 製粉, ドリル, 回転, 正面削り
- 応用
- アルミフレーム用, プロファイル用, 自動車産業用, 型用, 宇宙産業用, 航空用, 金型工業用, アルミニウム産業用, 航空産業用, チタン用, ガスタービン用
- その他の特徴
- 高速, 高性能, 高生産性, コンパクト, 高精度, 高剛性, 自動荷積み式, 工具自動取り換え機能付, 内蔵型パレット交換装置付き, 生産用
- X軸移動距離
最大: 2,000 mm
(78.74 in)最少: 1,200 mm
(47.24 in)- Y軸移動距離
最大: 2,030 mm
(79.92 in)最少: 1,800 mm
(70.87 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
最大: 22,000 rpm
(138,230 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
最大: 47 W
(0.06 hp)最少: 0 W
(0 hp)- X軸の移動速度
最大: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 30,000 mm/min
(19.69 in/s)最少: 0 mm/min
(0 in/s)
詳細
説明

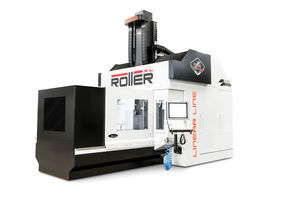

ROLLERは固定ガントリーと回転する可動テーブルを備えた5軸マシニングセンタで、性能、信頼性、アクセス性のバランスを重視して設計されています。滑らかで高精度な動作を提供し、円筒形、対称形状、複雑形状部品の5軸加工に適しています。
FEM設計により構造が最適化されており、高い剛性と加工時の振動低減に寄与します。低摩擦と高軸加速度により、仕上げ・荒加工の両面で優れた動的性能を発揮し、加工サイクルの経済性を高めます。
工具マガジンは構成可能で作業域外に配置されています。切りくずはスクリューで搬送され、側面排出のドラグ式チップコンベヤへ送られます。トンネル開口のカバーによりテーブルを開放してワークの積み込み/取り出しが可能で、作業領域へのアクセスも容易です。
用途
特長 / 長所
特長 / 技術仕様
ROLLERは固定ガントリーと回転する可動テーブルを備えた5軸マシニングセンタで、性能、信頼性、アクセス性のバランスを重視して設計されています。滑らかで高精度な動作を提供し、円筒形、対称形状、複雑形状部品の5軸加工に適しています。
FEM設計により構造が最適化されており、高い剛性と加工時の振動低減に寄与します。低摩擦と高軸加速度により、仕上げ・荒加工の両面で優れた動的性能を発揮し、加工サイクルの経済性を高めます。
工具マガジンは構成可能で作業域外に配置されています。切りくずはスクリューで搬送され、側面排出のドラグ式チップコンベヤへ送られます。トンネル開口のカバーによりテーブルを開放してワークの積み込み/取り出しが可能で、作業領域へのアクセスも容易です。
用途
- 自動車
- 航空
- 汎用機械
- 発電
- 宇宙
特長 / 長所
- 固定ガントリー構造と可動テーブル
- 旋盤/フライスの組み合わせ構成
- 作業領域の治具対応の汎用性
- 作業領域への広いアクセス
- パレタイズや柔軟な生産システムへの統合が可能
- 工具マガジンは作業域外に配置
- 切りくず排出はスクリュー＋側面排出のドラグ式コンベヤ
- トンネル開口のカバーで積み込み/取り出しが容易
- コンパクトで多用途、自動化セルや柔軟な生産サイクルに適合
特長 / 技術仕様
- 長手送り: 1.200 mm
- 横送り: 1.800 mm
- 垂直送り: 1.000 mm
- 送り速度: 0 ÷ 30.000 mm/1`
- 主軸: up to 47 kW • 190 Nm • 22.000 rpm
- 主軸コーン: HSK-63A
- トルク（参考）: 117 Nm（ページの資料に記載の値）
- 出力（参考）: 37 kW（ページの資料に記載の値）
- 主軸回転数（参考）: 22.000 rpm
- 工具マガジン: 構成可能、作業域外に配置
- 切りくず排出システム: スクリュー + 側面排出のドラグ式チップコンベヤ
