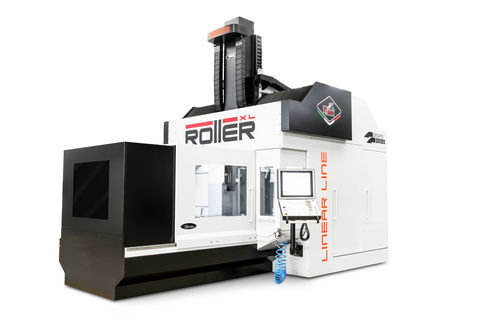

5軸マシニングセンタ ROLLER XL

6 軸汎用スチール用

概要
深穴加工を目的に設計された、固定門型とモータ駆動の回転テーブルを備えた5軸マシニングセンター。FULL LINEAR仕様は全軸にリニアモーターを採用し、高速移動と安定した精度を実現し、無人運転にも適します。回転（および旋盤機能対応）のテーブルにより、複雑形状部品の連続5軸加工が可能で、高い構造安定性を保ちます。

機能的特徴
構造最適化と振動低減のためのFEM解析に基づく設計。低摩擦かつ高加速度の軸により、仕上げから荒加工まで優れた動的性能を発揮します。工具マガジンは構成可能で作業エリア外に配置。切りくずはスクリューで排出し、ドラッグコンベヤで側方排出します。トンネル開口のカバーはテーブルを開放し、搬入/搬出や作業エリアへのアクセスを容易にします。

統合と自動化
多様なパレタイジングソリューションおよび柔軟生産システム（FMS）への統合が可能。パレットチェンジシステムやライン統合に対応しており、示された業界における自動化生産に適しています。

用途

• 自動車
• 航空
• 汎用機械
• 発電
• 宇宙

強み／技術的ポイント

• 固定門型と可動テーブル
• 旋盤/フライスのマルチタスク構成
• 深穴加工対応可能
• 作業領域の多様な治具対応
• 広い作業領域アクセス
• パレタイジング対応可能
• 全軸リニアモーター採用

仕様／技術データ

• Xストローク: 2,050 mm
• Yストローク: 2,030 mm
• Zストローク: 1,000 mm
• 送り速度: 0 ÷ 60,000 mm/min
• スピンドル: 最大 47 kW • 190 Nm • 22,000 rpm
• スピンドルコーン: HSK-63A
• 軸駆動: 全軸リニアモーター (FULL LINEAR 仕様)
• テーブル: 回転テーブル（旋盤用途対応）、可動テーブル
• 工具マガジン: 構成可能、作業エリア外に配置
• 切りくず排出: スクリュー + ドラッグコンベヤ（側方排出）
• カバー: トンネル開口で容易なアクセスと搬入/搬出
• 統合: パレタイジングおよびFMSライン統合に対応
• 推奨分野: 航空宇宙、発電、汎用機械、金型、自動車、航空、宇宙
