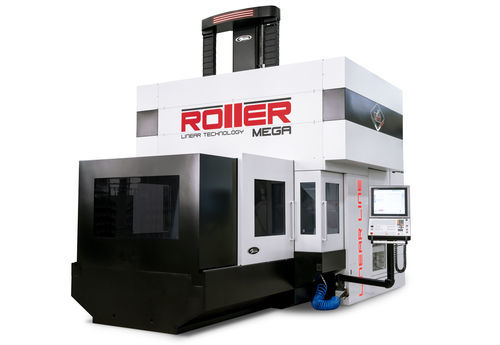

5軸マシニングセンタ ROLLER MEGA

6 軸汎用スチール用

説明リニアモーター搭載の高速マシニングセンタ、固定門型と旋回式フライス/旋盤テーブル。ROLLER MEGA は ROLLER ファミリーのフラッグシップモデルで、高い積載能力、精度、自動化に対応するよう設計されています。リニアモーターを装備し、優れた動的性能と長期的な繰り返し精度を実現します。フライス/旋盤の旋回テーブル構成により5軸同時加工が可能で、航空宇宙、発電、金型、精密機械などの大形・対称・複雑部品の加工に適しています。

設計と効率FEM 支援による構造設計が部品の剛性を最適化し、加工時の振動を低減します。低摩擦と高い軸加速度により、仕上げ・荒加工のいずれでも優れた動的性能を発揮し、加工サイクル全体の経済性を向上させます。

自動化とアクセス性作業領域外に配置可能な工具マガジンを備え、チップはスクリューでドラッグ式チップコンベヤへ排出し側方へ排出口を設けます。トンネル開口のカバーによりテーブルを開放してワークの搬入出が可能で、作業領域へのアクセスが容易です。多数のパレタイジングやフレキシブル生産システム（FMS）への統合ソリューションが利用可能です。

主な特徴と利点

• 固定門型構造と可動テーブル
• 多機能対応の旋盤/フライス構成
• 最大の動力学を実現するリニアモータ駆動
• スライドの熱安定化
• 作業領域への広いアクセス
• パレタイジングおよび FMS 統合の可能性

代表的な用途

• 自動車
• 航空
• 一般機械工学
• 発電
• 宇宙

仕様 / 技術データ

• 長手方向ストローク: 2.050 mm
• 横方向ストローク: 2.050 mm
• 垂直方向ストローク: 1.100 mm
• 送り: 0 ÷ 60.000 mm/1`
• 主軸（構成例）: up to 47 Kw • 190 Nm • 22.000 rpm
• 主軸（その他の構成）: 47 Kw • 18.000 rpm（ヘッドにより変動）
• 主軸コーン: HSK-63A • ISO40 • HSK-100A
• テーブル構成: 5軸同時加工対応の旋回式フライス/旋盤テーブル
• 工具マガジン: 作業領域外に配置可能で構成可能
• チップ排出: スクリュー + 側方排出口付きドラッグ式チップコンベヤ
• アクセス性: テーブルを開放するトンネル開口のカバー
• 構造設計: 高剛性と振動低減のための FEM 最適化
