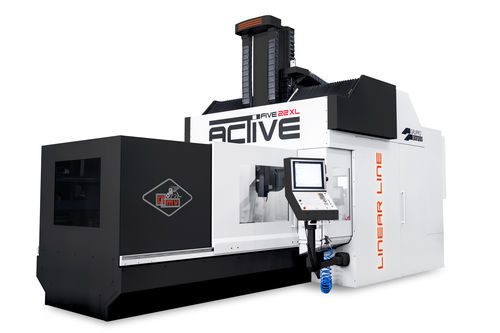

5軸マシニングセンタ ACTIVE FIVE

汎用スチール用アルミニウム用

概要
リニアモーターを搭載した5軸マシニングセンター。固定ガントリーと可動テーブルを備え、高速5軸加工向けに設計されています。高い動的性能、精度、信頼性を確保する設計で、航空宇宙、金型、発電、精密機械などの複雑形状部品の加工に適しています。

主な特徴
全軸にリニアモーターを採用し、迅速で滑らか、かつ摩耗のない移動を実現。FEM解析に基づく最適化された剛性構造により、加工中の振動を低減/排除します。低摩擦と高い軸加速度により、仕上げ加工・荒加工いずれでも高い動的性能を発揮し、加工サイクル全体の経済性を向上させます。

設計および運用の詳細
作業エリア外に配置された構成可能な工具マガジン。スクリュー（コクリュー）とドラッグコンベヤによる切りくず排出および側面排出。テーブルの積み降ろしを妨げないトンネル開口方式のカバーにより、作業エリアへのアクセスが向上します。

柔軟性と統合
多様なソリューションによる広いパレタイジング対応と、フレキシブル生産システムへの統合が可能。自動化やマルチタスク用途への対応が想定されており、1台で速度、精度、柔軟性を提供します。

用途

• 自動車
• 航空
• 汎用機械工学
• 発電
• 宇宙

特徴／技術仕様

• 構造：固定ガントリーと可動テーブル
• 駆動方式：全軸リニアモーター駆動
• 長手方向ストローク：2,200 • 3,000 • 4,000 mm
• 横方向ストローク：2,030 mm
• 垂直方向ストローク：1,000 mm
• 送り速度：0 ÷ 60,000 mm/min
• スピンドル：最大 47 kW • 190 Nm • 22,000 rpm
• スピンドルコーン：HSK-63A
• 工具マガジン：構成可能、作業エリア外に配置
• 切りくず排出：スクリュー + ドラッグコンベヤ、側面排出
• 作業領域のアクセス：テーブルへの自由なアクセスを可能にするトンネル開口式カバー
• 対応：パレタイジングおよびフレキシブル生産システムへの統合ソリューション
