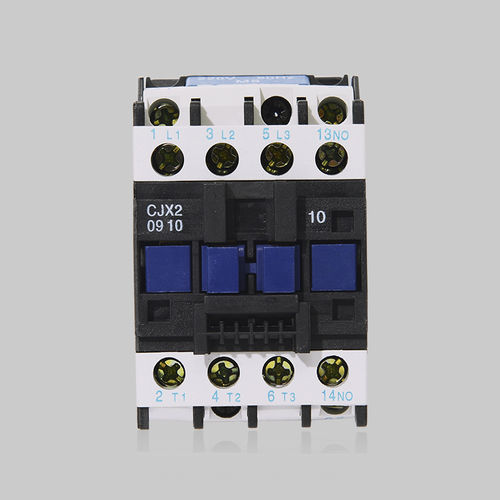

電磁式接触器 CJX2 series

AC3極4極

CJX2シリーズACコンタクタは、主に交流50Hzまたは60Hzの回路で使用され、定格動作電圧は最大690V、定格動作電流は最大95Aで、遠隔での接続および遮断に使用されます。 また、熱リレーと組み合わせて電磁スターターとし、回路の過負荷運転を保護することも可能です。さらに、コンタクタにはビルディングブロック型の補助接点群、エアディレイ接点、機械式インターロック機構などの付属品を装備することで、遅延コンタクタ、方向制御コンタクタ、およびスター・デルタスターターとして組み立てることができます。 本製品は、GB14048.4、IEC60947-4-1などの規格に準拠しています。 使用環境条件 3.1 設置場所の標高は2000mを超えないこと 3.2 周囲温度 周囲温度の上限は +40℃を超えないこと。24 時間における周囲温度の平均値は +35℃を超えないこと。周囲温度の下限は -5℃を下回らないこと。 3.3 大気条件 3.3.1 湿度 最高温度が+40℃の場合、相対湿度は50%を超えてはならない。また、 比較的低温の環境下では、ある程度の相対湿度が許容される。例えば、 20℃では90%に達する場合があり、温度変動による結露が発生する場合は 特別な対策を講じる必要がある。 3.3.2 汚染度：3 3.4 設置条件 衝撃や振動がなく、雪や雨の当たらない場所に設置すること。上側の端子に 電源を接続し、下側の端子に負荷を接続すること。製品と垂直方向との 傾斜角は5°を超えてはならない。
