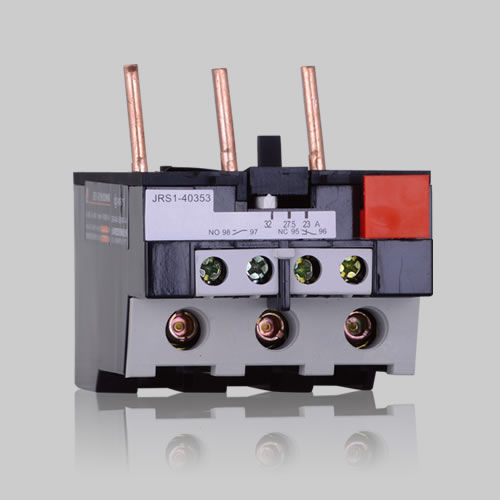

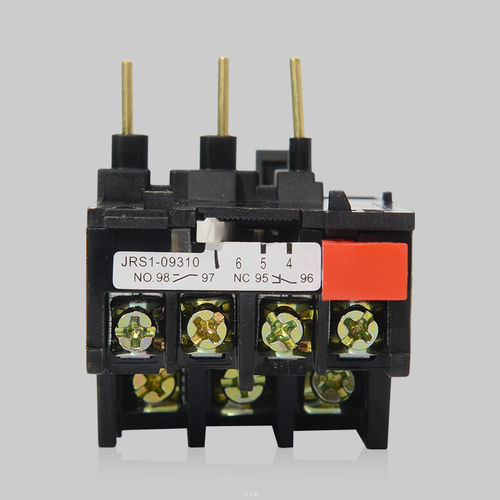

サーマルリレー JRS1

三相電動モーター用接触器上

JRS1シリーズ熱過負荷リレーは、AC50～60Hz、定格動作電圧Ue：380V、定格電流0.1～80Aの回路に適しており、ACモーターの過負荷および相欠け保護用として使用されます。 この熱式リレーは合理的な構造を備えており、設定電流調整装置、手動リセット装置、停止装置、温度補償装置に加え、感電から手を保護する保護構造を備えています。 ► 通常の動作条件および設置条件 3.1 - 周囲温度：-5°C～+40°C、かつ24時間以内の平均値が+35°Cを超えないこと； 3.2 - 設置場所の標高が2000mを超えないこと； 3.3 - 大気条件： +40°C時の相対湿度は50%を超えないこと。比較的低温では比較的高い湿度が許容される。 例えば、+20°Cで相対湿度が90%に達する場合などである。また、温度変動により製品に結露が生じる場合は、 特別な対策を講じる必要がある。 3.4 - 爆発の危険がない環境であること。また、金属を腐食させたり絶縁を損なったりするガスが含まれない環境、 および導電性粉塵のない場所であること。 3.5 - 汚染度：3 3.6 - 設置カテゴリー：III 3.7 - 設置位置：通常の位置に設置し、設置面と垂直面との傾斜は ±5°を超えず、明らかな振動や衝撃がないこと。 3.8 - 保護等級：IP 00
