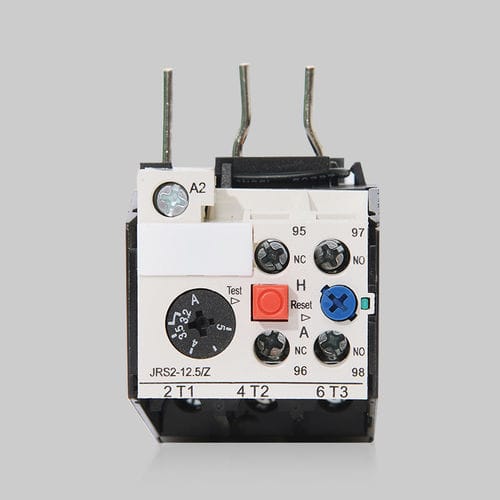

サーマルリレー JRS2

1NO/NC三相AC

JRS2シリーズ熱リレーは、AC50Hz/60Hzの電力系統に適しており、定格電圧Ue：690V、定格電流0.1～630（A）で、ACモーターや回路の過負荷保護および相欠け保護に使用されます。 この熱リレーは、欠相保護、温度補償、手動リセットおよび自動リセットの選択機能、動作柔軟性の点検、ならびにNC接点およびNO接点の手動遮断機能を備えています。 通常の動作条件および設置条件 3.1 周囲温度：-5℃～+40℃、24時間以内の平均値が+35℃を超えないこと。 3.2 標高：2000mを超えないこと。 3.3 大気条件：最高温度が+40ÿの場合、相対湿度は50%を超えないこと。ただし、 比較的低温の環境下では、比較的高い相対湿度が許容される。例えば、 +20ÿのときは90%まで許容される； 温度変動に起因する結露が生じた場合は、 特別な対策を講じる必要がある。 3.4 汚染度：3 3.5 設置カテゴリー：III 3.6 設置位置：リレーの設置面と垂直面との間の傾斜は ±5°以内とする 3.7 衝撃および振動：製品は、明らかな揺れ、 衝撃、振動のない場所に設置・使用すること。 3.8 設置方式： JRS2-12.5、25、32、45、80には、3種類の設置方式があります：組み合わせ設置、ネジ 設置、35mm標準レール設置。 JRS2-63、135、150、180、400、630には2種類の設置方式があります：ネジ固定、35mm 標準レール固定。 3.9 保護等級：IP00
