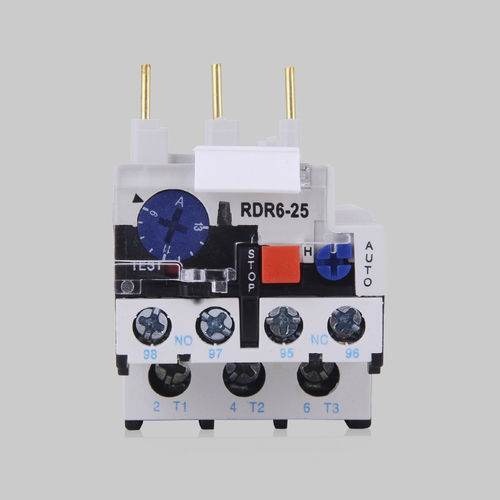

サーマルリレー RDR6 series

1NO/NC三相電動モーター用

RDR6シリーズのバイメタル式熱過負荷リレーは、AC50Hz/60Hzの回路に適しており、定格動作電圧Ue：380V、定格衝撃電圧Uimp（kV）： 8、定格電流0.10～93Aの回路やモーターの過負荷、相欠け、保護用途に適しています。 本熱リレーは、相欠け保護、温度補償、設定電流調整、自動リセットおよび手動リセットの選択、動作表示信号、NO・NC補助接点の絶縁分離、コンパクトな設置面積、および多様な設置モードといった機能を備えています。 本熱リレーは、GB14048.4に準拠して設計、製造、検査されています。 ►通常の動作条件および設置条件 3.1 - 周囲温度：-5°C～+40°C、かつ24時間以内の平均値が+35°Cを超えないこと： 3.2 - 設置場所の標高は2000mを超えないこと； 3.3 - 大気条件 3.3.1 - 湿度 +40°C時の相対湿度は50%を超えてはなりません。比較的低温では比較的高い湿度が許容されます。例えば、 +20°Cで相対湿度が90%に達する場合など、比較的低温では比較的高い湿度が許容される。また、温度変化により製品に結露が生じる場合は、特別な対策を講じる必要がある。 3.3.2 - 汚染度：3 3.4 - 設置条件 3.4.1 - 設置カテゴリー：III 3.4.2 - 設置位置：通常の位置に設置し、設置面と垂直面との傾斜角度は 5°を超えないこと。また、明らかな振動や衝撃がないこと。 3.5 - 保護等級：IP 20
