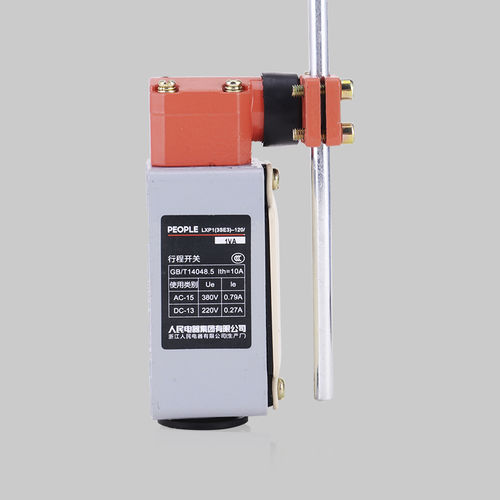

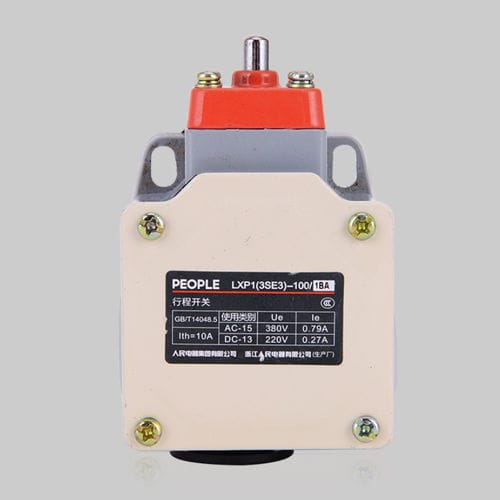

回転カムリミット スイッチ LXP1

回転レバー付フレキシブル ロッド付機械式

LXP1シリーズのトラベルスイッチは、AC40Hz～AC60Hz、AC電圧500V以下、DC電圧600V以下、電流10A以下の制御回路に適用可能です。動作機構のトリップや速度制御、プログラム制御などにおいて、機械信号を電気信号に変換することができます。 構造 本シリーズの製品は、オープン型と保護型に分類されます。 オープン型には2Pと3Pがあります。 3Pのオープン型はウィグル型のみです。 2Pには、ブリッジ型、瞬時型、ウィグル型、ウィグル・ワンブリッジ型、ウィグル・クロス4型の4種類があります。 保護型には、2P、3P、4Pがあります。1NO+1NC、1NO+2NC、2NO+1NC、2NO+2NCの4種類があります。 主な技術仕様 5.1 周囲温度：-40ºC～+85ºC 5.2 定格絶縁電圧：Ui=AC500V；DC600V 5.3 最大動作電圧：Ue=500V（同極） 5.4 定格発熱電流：Ith=10A 5.5 定格動作電流：Ieは以下の表を参照 5.6 機械的寿命：30万回 5.7 電気的寿命：Ie=1A/AC-1,150万回；Ie=0.5A/AC-1,110万回 5.8 プッシュロッドの反復動作精度：0.02mm 5.9 保護シェル出力線：M20×1.5 5.10 接点の配線接続容量：単線 2×25mm²； 撚り線（リード線付き）2×1.5mm²
