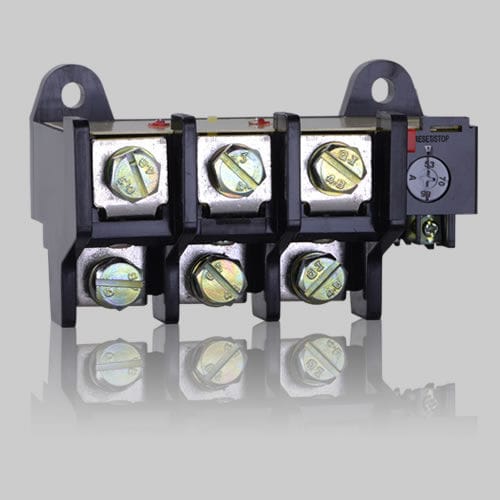

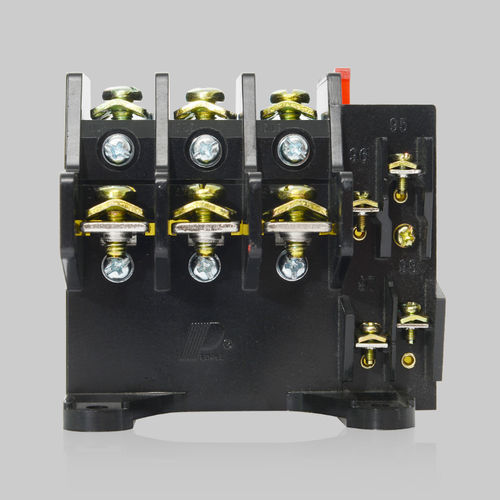

サーマルリレー JR36

1NO/NC三相AC

JRS36シリーズのバイメタル式熱過負荷リレーは、AC 50Hz、定格動作電圧Ue：AC 690V、電流0.25～160Aの回路に適しており、ACモーターの過負荷および相欠け保護用として使用されます。 この熱リレーは、設定電流の調整、温度補償、相欠け保護、自動リセットと手動リセットの選択機能などを備えており、回路の動作柔軟性を確認できるほか、NC接点を手動で遮断（NO接点を閉じる）することも可能です。 外形寸法および取付寸法はJR16Bと同じであり、新世代の理想的な製品です。 本製品は、GB14048.4、IEC60947-4-1などの規格に準拠しています。 通常の動作条件および設置条件 3.1 周囲温度：-5ÿ～+40ÿ、かつ24時間以内の平均値が+35ÿを超えないこと 3.2 設置場所の標高は2000mを超えないこと； 3.3 大気条件：+40ÿのとき、相対湿度は50%を超えないこと。ただし、比較的低温では比較的高い湿度が許容され、例えば、相対湿度は 90％に達する場合など、比較的低い温度では比較的高い湿度が許容されるが、温度変動により 製品に結露が生じる場合は、特別な対策を講じる必要がある。 3.4 爆発の危険がない環境であり、金属を腐食させたり絶縁を損なったりするガスを含まない 環境、および導電性粉塵のない場所でなければならない。 3.5 汚染度：3 3.6 設置カテゴリー：III 3.7 設置位置：通常の位置に設置し、設置面と垂直面との傾斜は ±5°を超えず、明らかな振動や衝撃がないこと。 3.8 保護等級：IP 20
