5軸マシニングセンタ PREMIUM series

回転スピンドルスチール用アルミニウム用

製品概要
5軸CNCマシニングセンタ。アルミニウム、PVC、軽合金、鋼などのバー材や大型ワークのフライス、穴あけ、ねじ立て、切断、エンドミーリングに対応。生産レイアウトに応じて構成可能で、産業用途における柔軟性と高い処理能力を提供します。

バージョンと作業モード

• 長さバージョン：7 m、9 mの2種類。
• 作業モード：単一作業エリア、または2つの独立した作業エリアによるペンデュラム（振り子）モードで連続加工と生産性向上を実現。

主軸とツールホルダ
11 kW（S1）仕様のエレクトロスピンドル、HSK-F63ツールホルダを採用。高負荷加工や精密仕上げに対応します。

軸と動作範囲
A軸 ±90°、C軸 ±320°の広い姿勢決めにより、5軸の補間制御で複雑な合成加工や傾斜加工が可能です。

工具マガジンとブレード工具
カート上に統合された16ポジション回転式工具マガジンを備え、標準フライスやディスクフライス（最大Ø180 mm）を収納可能。専用マガジンにはØ450 mmのブレード工具（HSK-F63）が収納され、5軸補間を活用して合成切削、直切り、エンドミーリング、トリミングを行います。

チャック（クランプ）と配置
X軸方向に沿って8個または12個の自動クランプを構成可能。各クランプは独立駆動で、ワークの正確な位置決めと高い柔軟性を実現。クランプの駆動系はベース内に収められ、テーブル面をすっきり保ちます。

切断後のプロファイルヘッド加工
ワークの切断・分離後にプロファイルヘッドの加工を行えるため、主切断工程後も連続して加工を継続でき、生産効率が向上します。

適用材
アルミニウム、PVC、軽合金、鋼

PREMIUMバージョンの利点

• クランプに追加サポートを装備し、支持面を延長。
• クランプ駆動系をベース内に配し、チップ除去を容易にしてテーブル面の障害を排除。
• 工具長測定装置を機械ソフトに統合し、迅速かつ精密な工具設定を実現。
• グリス供給システムでボールねじやリニアガイドの滑らかな動作を維持し、摩耗を低減。

画像 / 図

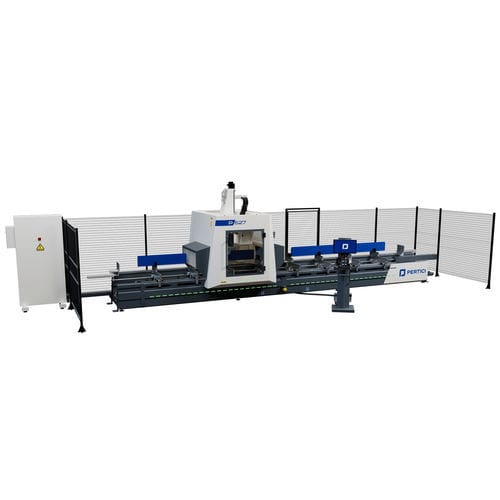

製品画像およびPremiumバージョンの説明図を含みます。

技術仕様

• 型式: P527 | P529 PREMIUM
• 種類: 5軸CNCマシニングセンタ（制御軸）
• 加工材: アルミニウム、PVC、軽合金、鋼
• 長さバージョン: 7 m、9 m
• 作業モード: 単一エリアまたは2つの独立エリアによるペンデュラムモード
• エレクトロスピンドル: 11 kW（S1）
• スピンドル接続: HSK-F63
• A軸可動: ±90°
• C軸可動: ±320°
• 軸数: 5軸補間制御
• 工具マガジン（カート上）: 16ポジション回転式
• ディスクフライス最大径: 180 mm
• ブレード工具: Ø450 mm、HSK-F63、専用マガジン収納
• クランプ: 長さにより8個または12個の自動クランプを構成可能、独立駆動
• クランプ移動システム: ベース内に収容（管状チェーン）でテーブルをクリアに保つ
• 機能: フライス、穴あけ、ねじ立て、切断、エンドミーリング、合成切削、トリミング
• 特長: 切断/分離後のプロファイルヘッド加工で連続生産が可能
