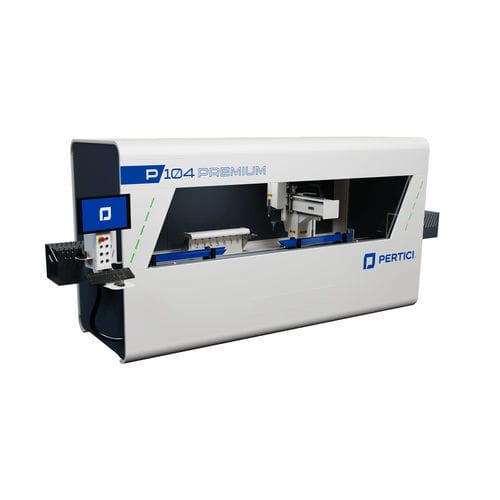

4軸マシニングセンタ P104 PREMIUM

旋回スピンドルスチール用アルミニウム用

概要
4軸制御のCNCマシニングセンター。アルミニウム、PVC、軽合金、および最大厚さ2 mmの鋼材を対象に、フライス、穴あけ、タップ加工、エンドミル加工を行うよう設計されています。プロファイル加工の生産要件に合わせて柔軟に対応します。

主な特長

• 標準の空気式ゼロストップが2基、標準作業長は3.2 m（作業長を倍にするオプションあり）。
• 5 kW（S1）電動主軸、HSK-F50ツールホルダにより、0°～180°の任意角でプロファイル加工が可能。
• 省スペースのクランプ4個によるプロファイル保持で、3面の加工と比較的短いワークの装填が可能。
• クランプ支持を280 mmまで拡大し、柔軟なプロファイルを傷めない調整式クランプパッドを採用。
• X軸に沿った移動式キャリッジ配置：クランプを高精度で掛け位置決めし、加工時の位置決めと衝突安全性を向上。
• ベッド中央に固定された8ポジション工具マガジンと工具長測定システムを標準装備。オプションで第2マガジンを追加し最大16工具に対応可能。
• 長尺バーの加工に対応する全面カバーと側面安全トンネル。
• 移動柱方式により、比較的コンパクトな設置面積で高い作業効率と良好な積み下ろしのエルゴノミクスを実現。

用途 / 推奨素材

• アルミニウム
• PVC
• 軽合金
• 鋼（最大 2 mm）

オプションと付属品

• 第2工具マガジン（オプション）により最大16工具まで拡張可能。
• 柔軟なプロファイルを優しく固定する調整式クランプパッド。

仕様 / 技術データ

• 制御軸数：4
• 典型的な加工：フライス、穴あけ、タップ、エンドミル
• 作業長（標準）：3.2 m（倍にするオプションあり）
• 電動主軸出力：5 kW（S1）
• 主軸取り付け：HSK-F50
• 主軸加工角度：0° ÷ 180°
• プロファイル固定：省スペースクランプ4個
• クランプ支持拡大：最大 280 mm
• 調整式クランプパッド：繊細な固定に対応
• X軸移動キャリッジにより精密なクランプ位置決めと衝突安全性を確保
• 工具マガジン：8ポジション（標準）、オプションで第2マガジンにより16工具対応
• 工具長測定システムを内蔵
• 安全機能：長尺バー加工用の全面カバーと側面トンネル
• 機械コンセプト：移動柱方式によりコンパクトな設置と高い生産性
• 加工可能材料：アルミニウム、PVC、軽合金、鋼（最大 2 mm）
