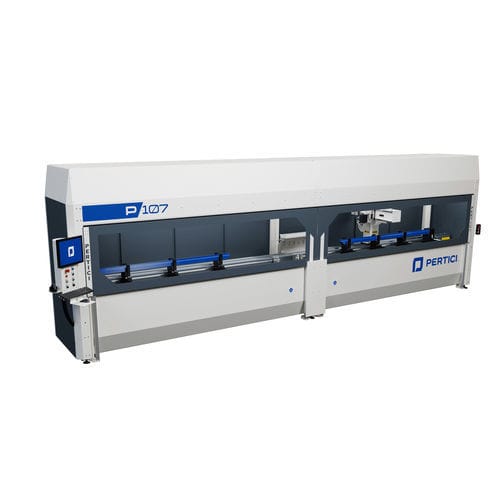

4軸マシニングセンタ P107

旋回スピンドルスチール用アルミニウム用

概要
P107は4軸制御のCNCマシニングセンターで、プロファイルやバーのフライス加工、穴あけ、ねじ切り、端面加工に対応します。アルミニウム、PVC、軽合金、最大2 mmの鋼材に適しています。モジュール設計により生産要件に合わせた構成が可能です。

スピンドルと加工
5 kW（S1）の電動スピンドルをHSK‑F50取り付けで装備し、プロファイルに対して0°～180°の任意角度での加工が可能です。

チャックとワークハンドリング
省スペース設計の4つのチャックにより、3面での加工と比較的短いワークの搭載が可能です。チャックの最大許容断面は底辺225 mm × 高さ260 mmです。チャックはX軸方向に移動するキャリッジで位置決めされ、精密な配置と衝突に対する安全性を確保します。生産性向上のための独立チャック位置決めシステムがオプションで選択可能です。

ツール、保護、エルゴノミクス
P107は全覆いのカバーを備え、作業エリア上に8ポジションの動的ツールマガジンを配置しており、機械の任意の位置からの迅速なツール取り出しが可能です。可動コラム方式により、比較的コンパクトな設置面積で高い処理能力を実現し、ワークの積み下ろし時の優れた作業性を提供します。

適した材料

• アルミニウム
• PVC

技術仕様

• 機械種別：4軸制御のCNCマシニングセンター
• 作業範囲：7 m（標準の空気式ゼロストップ2箇所）
• 作業モード：単一作業エリアまたは2つの独立作業エリアを持つペンデュラムモード
• 電動スピンドル：5 kW（S1）
• スピンドル取付：HSK‑F50
• 加工角度：0°～180°
• クランプ：省スペースの4チャック（3面加工可能）
• 最大クランプ断面：底辺225 mm × 高さ260 mm
• チャック位置決め：X軸方向の移動キャリッジによる精密位置決め；独立位置決めシステムはオプション
• 工具マガジン：動的、作業エリア上に8ポジション
• 保護：全覆いカバー
• 機械コンセプト：可動コラム方式で高い処理能力とコンパクトな外形
• エルゴノミクス：ワークの積み下ろしが容易な設計
• 対応材料：アルミニウム、PVC、軽合金、最大2 mmの鋼材
