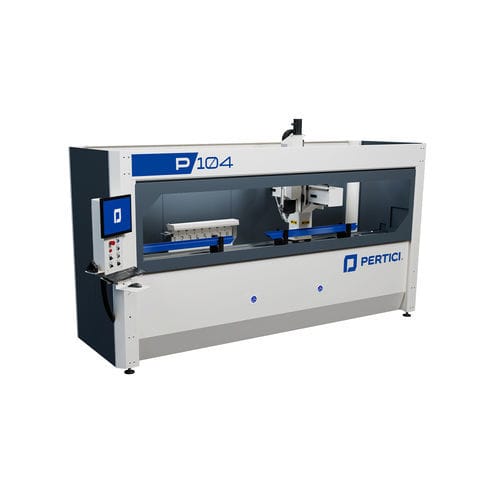

4軸マシニングセンタ P104 Essential

回転スピンドルスチール用アルミニウム用

製品概要
4軸制御のCNC加工センター。アルミニウム、PVC、軽合金および最大2 mm厚の鋼材の棒材やワークに対して、フライス加工、穴あけ、タップ加工、エンドミル加工を行うために設計されています。生産要件に合わせて機械を構成でき、柔軟な加工と安定した生産性を実現します。

主な特徴

• 左側空気式ゼロストップにより最大3.2 mまでのプロファイル加工が可能。オプションの第2ゼロストップで加工長を倍増可能。
• 連続定格S1で5 kWの電動スピンドル、HSK-F50工具取付け；プロファイルを0°～180°の任意角度で加工可能。
• コンパクトな寸法の4つのクランプによるプロファイル固定で、3面の加工と比較的短いワークの装填を可能に。
• クランプ最大収容断面：底辺225 mm × 高さ260 mm。
• X軸方向に配した移動式キャリッジにより、クランプはフックで確実に固定され高精度に位置決めされるため、加工位置の最適化と衝突安全性を確保。
• ベッド中央に固定された8ポジションのツールマガジン。
• 移動式柱（ムービングカラム）方式により、比較的コンパクトな設置面積で高い生産能力と良好な装卸 ergonomics を実現。

適用分野
アルミニウム

技術仕様

• 型式：P104 Essential
• 軸数：4軸制御
• 加工内容：フライス加工、穴あけ、タップ加工、エンドミル加工
• 加工材料：アルミニウム、PVC、軽合金、鋼（最大2 mm厚）
• 左側空気式ゼロストップ：標準加工長最大3.2 m（オプションの第2ゼロストップで延長可）
• 電動スピンドル：5 kW（S1）、HSK-F50工具取付け
• 加工角度範囲：0°～180°
• クランプ：4個；最大クランプ断面 225 mm（底辺）× 260 mm（高さ）
• ツールマガジン：8ポジション、ベッド中央に固定
• 構成：X軸上の移動式キャリッジを備えた移動式柱構造により、クランプの精密位置決めと衝突安全を実現
