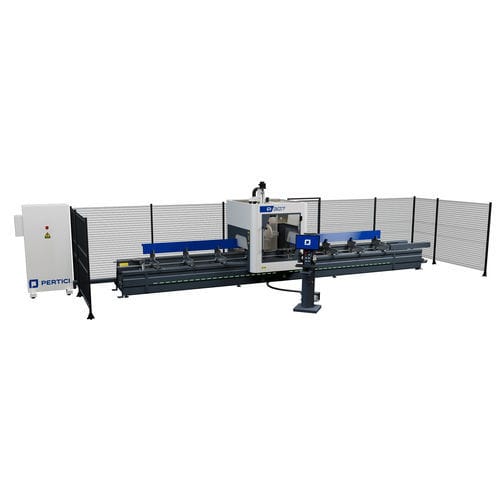

4軸マシニングセンタ P series

回転スピンドルスチール用アルミニウム用

概要
4軸制御のCNCマシニングセンターで、アルミニウム、PVC、軽金属、鋼材の棒材やワークに対するフライス加工、穴あけ、ねじ切り、切断、エンドミル加工を行うために設計されています。

仕様と運転モード

• 3つの仕様：4 m、7 m、9 m
• 2つの運転モード：単一作業領域または2つの独立作業領域を持つペンデュラム（振り子）モード

主軸と運動学
主軸はS1で8.5 kW（オプションで10 kW）を発生し、工具取付けはHSK-F63です。主軸はA軸に沿って0°から180°まで連続回転し、この範囲内の任意の位置での加工が可能です。

工具、マガジン、チャック
機械はシフト上に搭載された10ポジションの回転式工具マガジンを備え、標準フライスやディスクフライスを収容できます。仕様により、X軸に沿って配置された8個または12個の自動チャックを採用可能で、可動台車による自動動作または専用軸による独立駆動（オプション）が選べます。90°切断用の500 mm刃ユニットはオプションです。

典型的な加工

• フライス加工
• 穴あけ
• ねじ切り
• 切断
• エンドミル加工

適した材料

• アルミニウム
• PVC
• 軽合金
• 鋼

仕様 / 技術データ

• 仕様：4 m、7 m、9 m
• 運転モード：単一作業領域またはペンデュラム（2つの独立領域）
• 制御軸数：4軸
• 主軸出力：8.5 kW（S1）；オプションで10 kW
• 工具取り付け：HSK-F63
• A軸回転：連続 0°–180°
• 回転式マガジン：10ポジション
• 工具：標準フライスおよびディスクフライス対応
• チャック：X軸に沿って8または12の自動チャックに構成可能（可動台車または専用軸オプション）
• オプション：90°切断用500 mm刃ユニット
• 対象材料：アルミニウム、PVC、軽合金、鋼
