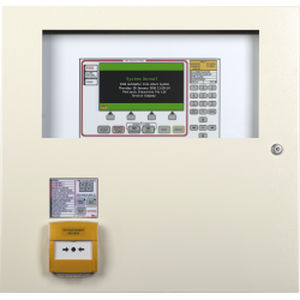

火事アラーム操作パネル F220®

アナログアドレシング可能プログラム可能

製品概要
Pertronic F220 消火剤放出システムは、1台以上の消火システムの自動および手動制御を提供します。本システムは、Pertronic F220 アナログアドレッサブル火災パネルと ARC2 放出コントローラを統合します。単一の F220 パネルに複数の ARC2 を搭載可能で、各 ARC2 が各消火システムを監視・制御します。

制御ステーションの種類

• Agent Control Station (ACS2)：キーボードと表示、放出までのカウントダウン（Time-to-Discharge）、状態/故障 LED、ブザーのローカルミュート、Manual/Auto モード操作。
• Local Control Station (LCS2)：故障 LED を省いた ACS2 と同等の簡易ローカル操作用ステーション。

動作と手動介入
本システムは自動または手動による放出をサポートします。Manual モードは自動開始後であってもいつでも放出を防止可能です。各ステーションにはフラップ式の手動呼出しポイント（MCP）が備わり、手動で放出を起動できます。

AV 表示とキャビネット
屋内用および耐候型の音声・表示（AV）サインは、選択可能なメッセージ、音響信号、およびオプションの高視認カウントダウンタイマーを備えています。F220 パネルはスリムや耐候型を含む複数のキャビネットサイズ・スタイルで提供されます。

主な機能

• Pertronic F220 アナログアドレッサブルパネルに基づく消火制御
• 1 台の F220 に複数の ARC2 を搭載可能
• 任意の制御ステーションからの自動／手動放出と中断・無効化
• ARC2 あたり最大 9 台の外部制御ステーションをサポート

放出コントローラの機能（コントローラ毎）

• 自動遅延設定：5〜90 秒
• 手動遅延設定（独立）：5〜90 秒
• 制御ステーションとの RS485 通信；最大 9 台の外部ステーション
• 出力保持時間設定：20 秒、30 秒、60 秒、5 分
• 低圧故障入力；任意で圧力スイッチのフィードバックにより放出確認

発注情報

• F220-A10U/5A-ARC — F220、10U キャビネット、2 ループ、5 A PSU、ARC2 付属、ホワイトラックプレート
• F220-A13U/5A-ARC — F220、13U キャビネット、2 ループ、5 A PSU、ARC2 付属、ホワイトラックプレート
• F220-A13U/11A-ARC — F220、13U キャビネット、2 ループ、11 A PSU、ARC2 付属、ホワイトラックプレート
• F220-A16U/5A-ARC — F220、16U キャビネット、2 ループ、5 A PSU、ARC2 付属、ホワイトラックプレート
• F220-A16U/5A-ARC-EXT — F220、16U キャビネット、2 ループ、5 A PSU、ドアに ACSDISP+OL を装備、ホワイトラックプレート
• F220-A16U/11A-ARC — F220、16U キャビネット、2 ループ、11 A PSU、ARC2 付属
• F220-A16U/11A-ARC-EXT — F220、16U キャビネット、2 ループ、11 A PSU、外部ドアに ACS を装備
• F220-A28U/5A-ARC — F220、28U キャビネット、2 ループ、5 A PSU、ARC2 付属、ホワイトラックプレート
• F220-A28U/11A-ARC — F220、28U キャビネット、2 ループ、11 A PSU、ARC2 付属、ホワイトラックプレート
• F220-A28US/5A-ARC — F220、28U スリムキャビネット、2 ループ、5 A PSU、ARC2 付属、ホワイトラックプレート
• F220-A28US/11A-ARC — F220、28U スリムキャビネット、2 ループ、11 A PSU、ARC2 付属、ホワイトラックプレート

ドキュメント

• データシート
• Agent Release System (ARC2) ユーザーマニュアル
• F220 Extinguishing Agent Control System 技術仕様書

技術仕様

• システム：Pertronic F220 と ARC2 コントローラに基づく、1 台以上の消火システムの自動制御
• コントローラ：各消火システムに 1 台の ARC2；単一の F220 に複数の ARC2 を搭載可
• 制御ステーション：ACS2（フル表示/操作）および LCS2（故障 LED なし）；ARC2 あたり最大 9 台の外部ステーション
• 手動介入：放出抑止の Manual モード；各ステーションにフラップ式 MCP
• AV 表示：選択可能なメッセージ、音響信号、オプションのカウントダウンタイマーを備えた屋内/耐候型
• キャビネット：スリムおよび耐候型を含む複数のサイズ/スタイル
• 遅延：自動および手動遅延 5〜90 秒で設定可能
• 出力保持時間：20 s、30 s、60 s、5 min
• 通信：制御ステーション向け RS485 バス
• 故障入力：低圧故障入力；放出確認用の圧力スイッチフィードバック（オプション）
