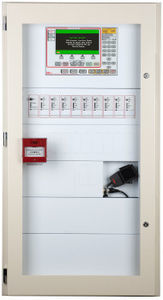

火災警報装置 F220-Net2

お気に入りに追加する

商品比較に追加する

詳細

概要
Pertronic F220-Net2 ネットワークは、複数の F220 火災パネル、Net2 ネットワークコントロールユニット（Net2 NCU）、および Net2 リモート表示器を単一の故障耐性型火災警報ネットワークに接続します。アラームおよび制御トラフィックを優先して、高負荷時でも迅速な伝送を確保します。

Pertronic F220-Net2 ネットワークでは

接続された任意の火災パネルを任意の Net2 NCU から制御・監視できます
任意のパネルの情報を任意の Net2 NCU または Net2 リモート表示器で表示できます
ネットワーク上のどの場所で発生したイベントでも、接続された任意のパネルでの動作をトリガーまたは影響させることができます

ネットワーク構成
F220-Net2 ネットワークは最大 133 の Net2 ネットワークカード（ノード）をサポートします。各ノードは次のいずれかをネットワークにインターフェースできます：

1 台の F220 火災パネル（FP）および／または複数の Net2 NCU または Net2 リモート表示器
Modbus マスターデバイス
Pertronic FireMap® ワークステーション
プリンタやポケベルを含む ASCII テキストベースのシステム

単一のネットワークカードは最大 8 台の Net2 NCU または Net2 リモート表示器、最大 8 台の LED 表示・出力コントローラを接続できます。各 NCU はネットワーク上の任意またはすべてのパネルの完全な制御と監視を提供できます。

特長

システムあたり最大 100,000 のパネル間オブジェクトマッピング
個別パネルへのオブジェクトマッピング最大 5,000
パネルあたり 640 の構成可能なネットワーク入力（各入力に複数オブジェクトをマップ可）
パネルあたり 359 の論理入力
サポートゾーン番号：0〜64,999
ネットワーク入力、NMO、NCU、リモート表示器（ミニミミック）用のプレーンテキスト記述
プラグイン光ファイバーモジュールにより RS-485 より線銅線および／または光ファイバー区間の混在が可能
双方向 Modbus インターフェースが提供するもの：
- 3,000 のブール型 Nodal Mapping Objects (NMOs)
- 任意のパネルから最大 8 件のタイマを Modbus レジスタにマップ可能
- マッパブルな I/O ウォッチドッグ

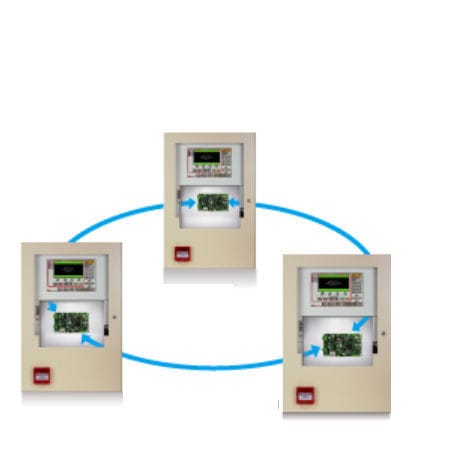

リングトポロジにより単一のケーブル障害がネットワーク動作を中断しない
銅区間の接地障害、回路断、ノード／構成変更などを検出する自動故障監視
パスワード保護された Ethernet 接続を介して Pertronic FireUtils® でプログラム可能
標準的なアップロード時間：34 ノード < 1 分；130 ノード < 5 分
システム全体の自動時計同期およびサマータイム調整
システム時刻は任意の火災パネルから設定可能
ループデバイスは任意の Net2 NCU からテスト可能
ユーザーは任意の Net2 NCU から個別のループデバイス、アラーム経路、タイマ、論理ブロック、ネットワーク入力をリセットまたは無効化可能
最近のネットワークイベントログおよびパネルデータログ（履歴含む）は NCU、パネル、フルファンクションミミックから参照可能
パネルデータログは任意のノードから FireUtils® にダウンロード可能
NET2CARD Linux OS の診断ログは Pertronic 技術サポートによる解析用に利用可能
133 ノードの F220-Net2 ネットワークは IANZ 認定ラボにより AS 7240.13:2006 に適合して認証
AS 7240.13:2006 に適合し Activfire 登録 (afp-3054)
