製品概要

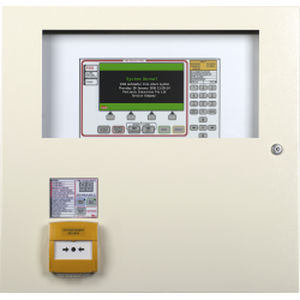

Pertronic F220 は、商業施設や産業用途向けに設計されたモジュール式で拡張可能、かつネットワーク対応のインテリジェント火災パネルです。AS 7240.2（ISO 7240.2 ベース）に準拠しており、アラームや信号の発生位置を正確に表示し、Pertronic FireMap® によるグラフィック表示と統合できます。

表示とインターフェース
7インチ 800 x 480 ピクセルのカラー TFT LCD を採用し、表示領域を最大化するための独立キーボードを備えています。アラーム時は赤いステータスバーと大きなテキストで明確に表示されます。Ethernet または USB メモリと Pertronic FireUtils® による PC 接続で設定や問い合わせが可能です。

主要機能

• 7インチ 800 x 480 ピクセル TFT カラー表示
• 表示領域を最大化する独立キーボード
• アラームや信号の発生位置を自動かつ正確に特定
• 5 mm の読みやすいテキスト表示を備えた Alarm View
• 最大 20 回路のアナログアドレス（AA）ループ、最大 3,180 個のセンサーを監視・制御
• 最大 1,980 台の入出力モジュール、手動通知器、AA アラーム機器をサポート

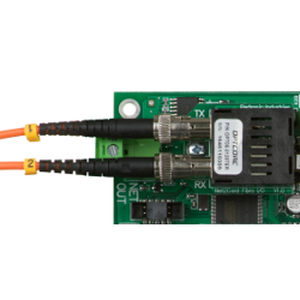

• ネットワーク対応 — F220‑Net2 の高速度・フォールトトレラントネットワークで最大 160 台接続、光ファイバーアダプタ対応
• 各パネル、表示ユニット、ネットワークノードに 32 ビット RISC プロセッサ搭載
• オプションの Occupant Warning System（内蔵試験・カスタム音声対応）
• ロジックブロック、タイマー、換気・deluge 制御など柔軟な cause & effect プログラミング
• 誤報抑制と高感度を両立する仮想検知
• キーボードから出力のテストや個別センサー、ゾーン、ネットワーク入力の無効化が可能
• インターフェース：Ethernet、USB、RS‑485 シリアルバス、EWIS インターフェース対応
• 専門的な履歴ログで重要イベントを保持
• Pertronic F120A からのアップグレードが容易
• 各種キャビネット（耐候性オプション含む）およびカスタム組立に対応
• 独立試験済み、ActivFire 登録（afp‑3054）、AS 7240.2、AS 7240.4、AS 7240.13、AS 4428.3 準拠

注記
サイト上の製品コードは白いフロントプレートを標準指定しています。グレーのフロントプレートを希望する場合は製品コードに接尾辞 "-G" を追加してください（例：F220‑A28U/5A‑G）。

発注情報
代表的なコード：

• F220‑A13U/5A‑NOASE — 13U キャビネット、2 ループ、5A PSU
• F220‑A16U/11A — 16U キャビネット、2 ループ、11A PSU
• F220‑A28U/22A — 28U キャビネット、2 ループ、22A PSU
• F220‑A40U/11A — 40U キャビネット、2 ループ、11A PSU

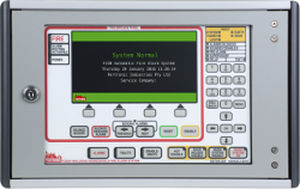

• F220‑A28US/5A/NCU — 28U スリム、2 ループ、5A PSU、Network Control Unit

完全なコード一覧やカスタム構成はデータシートを参照してください。

書類

• データシート
• ActivFire 証明書
• F220 エンジニアリング仕様
• F220 操作マニュアル

技術仕様

• 表示：7 インチ TFT、800 x 480 ピクセル
• 最大 AA 回路：20 ループ
• 最大センサー数：最大 3,180
• 入出力モジュールおよび機器：最大 1,980
• ネットワーク：F220‑Net2 で最大 160 台；光ファイバーアダプタ対応
• プロセッサ：各パネル/ノードに 32 ビット RISC
• インターフェース：Ethernet、USB、RS‑485、PC via FireUtils
• オプション：Occupant Warning System、EWIS、アンプ（60W、120W）、Network Control Unit
• キャビネット：600 mm、10U、13U、16U、22U、28U、28US（スリム）、40U；耐候性オプション
• 規格／認証：AS 7240.2、AS 7240.4、AS 7240.13、AS 4428.3；ActivFire 登録（afp‑3054）
