RS-485インターフェース モジュール FIBNET

光ファイバーローカルエリアネットワーク

概要

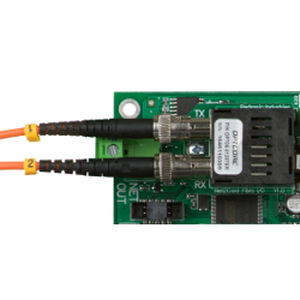

Pertronic Net2 光ファイバーコンバーター（FIBNET）は、Pertronic Net2 ネットワークカード（NET2CARD）向けのデュプレックス光ファイバーネットワークポートを提供します。各コンバーターモジュールはファイバーリンク区間の一端を終端し、デュアルファイバーケーブル用の個別のRXおよびTXコネクタを備えています。マルチモードおよびシングルモードのファイバー用、STまたはSCコネクタ仕様で提供されます。

特長
モジュールはマルチモード（MMF）およびシングルモード（SMF）に対応し、ST（バヨネット）またはSC（プッシュイン）コネクタで入手可能です。NET2CARDはファイバーコンバーターとRS-485銅線接続の任意の組み合わせに対応します。カードはNET INおよびNET OUTの2つのネットワークポートを備え、各ポートはCopper（ファイバーコンバーター無し）、Multi-mode fibre（FIBNET-MMFまたはFIBNET-MMF-SC）、Single-mode fibre（FIBNET-SMFまたはFIBNET-SMF-SC）として構成できます。ファイバーリンクの両端はケーブルタイプに適した終端を使用してください。

注文情報
製品コード — 説明
FIBNET-SMF-SC-15/13 — NET2CARD用シングルモード単一BiDirファイバーコンバーター（60km）、SCコネクタ、1550nm Tx、1310nm Rx
FIBNET-SMF-SC-13/15 — NET2CARD用シングルモード単一BiDirファイバーコンバーター（60km）、SCコネクタ、1310nm Tx、1550nm Rx
FIBNET-MMF — NET2CARD用マルチモードファイバーコンバーター（2km）、STコネクタ
FIBNET-MMF-SC — NET2CARD用マルチモードファイバーコンバーター（2km）、SCコネクタ
FIBNET-SMF — NET2CARD用シングルモードファイバーコンバーター（20km）、STコネクタ
FIBNET-SMF-SC — NET2CARD用シングルモードファイバーコンバーター（20km）、SCコネクタ

ドキュメント
Net2 光コンバーターのデータシートが利用可能です（製品ページに製品データシートを掲載）。

技術仕様

• 製品ファミリー: NET2CARD用FIBNET光ファイバーコンバーター
• 機能: ファイバーリンク区間の一端をNET2CARDに接続するデュプレックス光コンバーターモジュール
• コネクタ: 各モジュールに個別のRXおよびTX
• 利用可能なコネクタタイプ: ST（バヨネット）またはSC（プッシュイン）
• 対応ファイバータイプ: マルチモード（MMF）およびシングルモード（SMF）
• 到達距離の例: MMF 約2 kmまで、SMF モデルにより20 kmまたは60 kmまで
• 波長例（SMF BiDirモデル）: 1550 nm Tx / 1310 nm Rx または 1310 nm Tx / 1550 nm Rx
• 互換性: Pertronic Net2 ネットワークカード（NET2CARD）で動作；NET IN および NET OUT ポートは Copper、MMF、SMF として構成可能
• 注意: ファイバーリンクの両端はケーブルタイプに適した終端を使用すること
