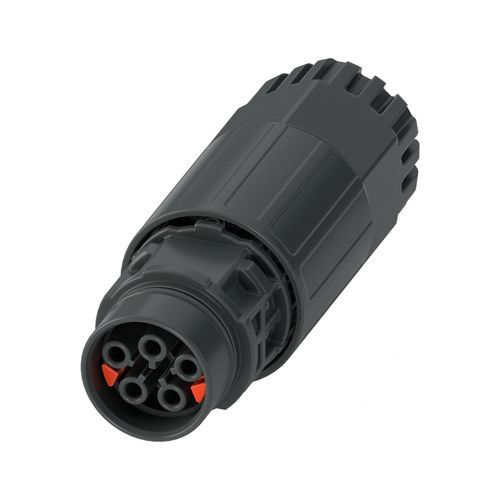

電源コネクター PRC 20/5-C1-FC-FC2,5 SET50

主電源電線対電線円形

製品説明
延長コネクタ、製品群: PRC 20、色: 黒、極数: 5、定格電圧: 400 V AC、定格電流: 20 A、接続方式: 圧着接続、解除方法: 1. 工具による解除 または 2. 手動解除

技術データ — 注意事項
発注情報: 解除方法: 1. 工具による解除 または 2. 手動解除
用途上の注意: 組立上の注意は出荷伝票を参照してください

製品特性
製品種別: 設置用コネクタ
製品ファミリ: PRC 20
極数: 5
接続プロファイル: 4+PE
コード: 5-C1
絶縁特性: 保護等級: II

電気的特性
定格電圧: 400 V AC (III/2.00) IEC 61535/2 PfG 1915 準拠
600 V AC / DC (III/2.00) UL 2238 / UL 2237 準拠
500 V DC (III/2.00) IEC 61535 準拠
定格電流: 20 A (導体断面積 2.5 mm² にて IEC 61984 準拠)

寸法
幅: 28.5 mm
高さ: 28.5 mm
長さ: 80.4 mm

材料仕様
色（ハウジング）: 黒 (RAL 9005)
シール材質: EPDM（ケーブルシール）
ハウジング材質: PPE
コンタクトキャリア材質: PPE
ケーブルグランド材質: PC
コンタクト材質: CuZn（コンタクト材、Pb < 0.1）

商業データ
品番: 1468453
梱包単位: 50 個
最小発注数量: 50 個
Product key: ABLHBB
GTIN: 4063151866334
1個あたり重量（梱包含む）: 31.6 g
1個あたり重量（梱包除く）: 31.021 g
原産国: PL

ダウンロードと認証（概要）
本製品には各種証明書、適合宣言および認証書類が利用可能です（例：VDE認証、UL登録、適合宣言）。CAD / 簡易3Dモデルおよび製品ファミリ図面を提供します。

特長 / 技術仕様

• 製品種別: 設置用コネクタ
• 製品ファミリ / シリーズ: PRC 20
• モデル / コーディング: 5-C1
• 極数: 5
• 接続プロファイル: 4+PE
• 定格電圧: 400 V AC; 600 V AC/DC (UL); 500 V DC (IEC)
• 定格電流: 20 A (導体 2.5 mm² 使用時)
• 接続方式: 圧着接続
• 解除方法: 工具または手動
• 保護等級: II
• 幅 × 高さ × 長さ: 28.5 mm × 28.5 mm × 80.4 mm
• ハウジング色: 黒 (RAL 9005)
• 材質 — ハウジング / コンタクトキャリア: PPE
• 材質 — シール: EPDM
• 材質 — ケーブルグランド: PC
• 材質 — コンタクト: CuZn (Pb < 0.1)
• 梱包単位 / 最小発注数量: 50 個
• GTIN (EAN): 4063151866334
• 総重量（1個）: 31.6 g; 正味重量（1個）: 31.021 g
• 原産国: PL
