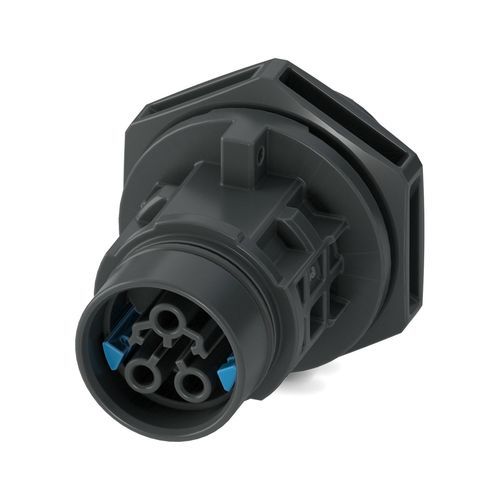

電源コネクター PRC 20/3-C1-FT25-FC2,5 SET50

主電源電線対電線円形

簡単な説明
フロント取り付け用デバイスコネクタ、製品群: PRC 20、色: 黒、極数: 3、導体断面積最小: 0.5 mm²、最大: 2.5 mm²、定格電圧: 400 V、定格電流: 20 A、接続方式: 圧着接続、解除方式の選択: 1. 工具で、または 2. 手で

注文情報 / 注意
解除方式の選択: 1. 工具で、または 2. 手で
適用に関する注意: 取付け指示は梱包明細書を参照してください

製品特性
製品タイプ: パネル貫通（Panel feed-through）
製品ファミリー: PRC 20
極数: 3
接続プロファイル: 2+PE
コード: 3-C1
絶縁特性: 保護等級 II

寸法
寸法図あり（製品図参照）
幅: 34 mm
高さ: 38.4 mm
長さ: 52 mm

電気的特性
定格電圧: 400 V (III/2.00) IEC 61984 準拠
400 V AC (III/2.00) IEC 61535 準拠
600 V AC / DC (III/2.00) UL 2238 / UL 2237 準拠
500 V DC (III/2.00) IEC 61535 準拠
定格電流: 20 A (2.5 mm² 導体断面積にて IEC 61535 準拠)

材質仕様
色（ハウジング）: 黒 (RAL 9005)
ハウジング材質: PPE
コンタクトキャリア材質: PPE
ケーブルグランド材質: PC
接点材質: CuZn（接点材、Pb < 0.1）

ケーブル / 線
単線、断面積: 0.5 mm² – 2.5 mm²

環境および実使用条件
保護等級: IP66
IP68 (2 m / 2 h)
IP69

商業データ
品番: 1468374
梱包単位: 50 個
最小発注数量: 50 個
Product key: ABLHAC
GTIN: 4063151863562
1個当たり重量（梱包含む）: 17.48 g
1個当たり重量（梱包除く）: 15.147 g
原産国: PL

特性 / 技術仕様

• 製品ファミリー: PRC 20
• モデル / 呼称: PRC 20/3-C1-FT25-FC2,5 SET50
• 極数: 3
• 接続プロファイル: 2+PE
• コード: 3-C1
• 定格電圧: 最大 600 V AC/DC（規格参照）、標準評価 400 V
• 定格電流: 20 A（2.5 mm²）
• 導体断面積: 0.5 mm² – 2.5 mm²
• 接続方式: 圧着接続
• ハウジング材質: PPE、色 黒 (RAL 9005)
• 接点材質: CuZn (Pb < 0.1)
• 保護等級: II
• 防護等級: IP66 / IP68 (2 m / 2 h) / IP69
• 寸法 (W×H×L): 34 mm × 38.4 mm × 52 mm
• 梱包単位 / 最小発注: 50 個
• GTIN (EAN): 4063151863562
