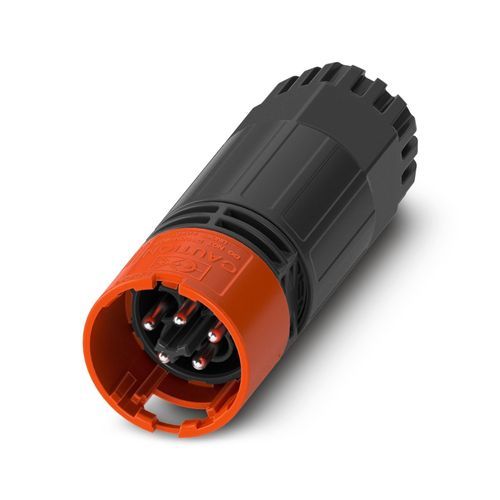

電源コネクター PRC 20/5-C1-FC-MC2,5 SET50

主電源電線対電線円形

簡潔説明
設置用コネクタ PRC 20/5-C1-FC-MC2,5 SET50、5極（4+PE）、圧着接続、定格電流20 A、ハウジング黒（RAL 9005）、ロック赤（RAL 3001）。

Order information / Notes
解除の設定方法: 工具使用または手動。組立・取付けに関する注意は出荷伝票および製品ドキュメントを参照してください。

製品特性

• 製品タイプ: 設置用コネクタ
• 製品ファミリー: PRC 20
• 極数: 5（4+PE）
• コーディング: 5-C1
• 保護クラス: II

電気特性

• 定格電圧: IEC 61535/2 PfG 1915 による 400 V AC (III/2.00); UL 2238 / UL 2237 により最大 600 V AC/DC; IEC 61535 による 500 V DC
• 定格電流: 20 A（IEC 61984 による導体断面積 2.5 mm² 時）
• 接続方式: 圧着接続

外形寸法

• 幅: 28.5 mm
• 高さ: 28.5 mm
• 長さ: 80.4 mm

材料仕様

• ハウジング材料: PPE、色 黒 (RAL 9005)
• ロック機構: 赤 (RAL 3001)
• シール（ケーブルシール）: EPDM
• ケーブルグランド: PC
• コンタクト材: CuZn（Pb < 0.1）

商用データ

• 品番: 1468451
• 梱包単位 / 最低発注数: 50 個
• Product key: ABLHBB
• GTIN: 4063151866716
• 1個当たり重量（梱包含む）: 32.479 g
• 原産国: PL

認証（概要）

• VDE: ID 334664-TL3-1 — 500 V / 20 A（導体断面積 0.5 - 2.5 mm²）
• UL Listed: ID E221474-20240312 — 600 V / 20 A（AWG 20 - 14）
• cUL Listed: ID E221474-20240312 — 600 V / 20 A

必要なアクセサリ（例）

• 挿入シール: PRC 20 SEAL 10-14 SET 25；PRC 20 SEAL 8-10 SET 25；PRC 20 SEAL 6-8 SET 25
• 圧着コンタクト: PRC 20-CCM 0,5-2,5

技術仕様

• シリーズ: PRC 20
• 型式: PRC 20/5-C1-FC-MC2,5 SET50
• 機能: 設置用コネクタ
• 極数: 5（4+PE）
• 定格電圧: 認証/規格により最大 600 V AC/DC
• 定格電流: 20 A（導体 2.5 mm²）
• 接続方式: 圧着
• 材料: ハウジング PPE；コンタクト CuZn（Pb < 0.1）；ケーブルグランド PC；シール EPDM
• 寸法（W×H×L）: 28.5 mm × 28.5 mm × 80.4 mm
• 梱包単位 / MOQ: 50 個
• GTIN/EAN: 4063151866716
