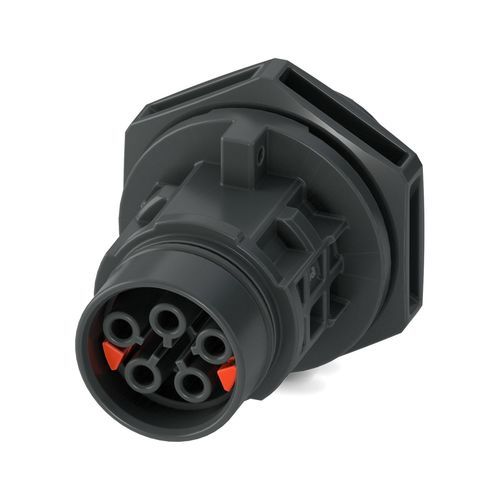

電源コネクター PRC 20/5-C1-FT25-FC2,5 SET50

円形圧着AC

簡潔な説明
フロント取り付け用デバイスコネクタ。製品シリーズ: PRC 20。色: 黒。極数: 5。許容導体断面積（最小）: 0.5 mm²、（最大）: 2.5 mm²。定格電圧: 400 V AC。定格電流: 20 A。接続方式: 圧着接続。解除設定オプション: 1. 工具使用、または 2. 手動。

製品特性

• 製品種別: パネル貫通（パネルフィードスルー）
• 製品ファミリ: PRC 20
• 極数: 5
• 接続プロファイル: 4+PE
• コーディング: 5-C1
• 保護クラス: II

寸法
寸法図あり。

表（寸法データ）:
幅: 34 mm
高さ: 38.4 mm
長さ: 52 mm

電気的特性

• 定格電圧: IEC 61535/2 PfG 1915 に準拠 400 V AC (III/2.00)
• また: UL 2238 / UL 2237 に準拠 600 V AC / DC (III/2.00)
• IEC 61535 に準拠 500 V DC (III/2.00)
• 定格電流: 20 A（IEC 61984 に準拠、導体断面積 2.5 mm² の場合）

材質と色

• ハウジング色: 黒 (RAL 9005)

ケーブル / 線

• 単線断面積: 0.5 mm² 〜 2.5 mm²

商業情報

• 品番: 1468393
• 梱包単位: 50 個
• 最小発注数量: 50 個
• Product key: ABLHAC
• GTIN / EAN: 4063151865467
• 1個当たり重量（梱包含む）: 17.64 g
• 1個当たり重量（梱包除く）: 15.267 g
• 原産国: PL

必須アクセサリ / 互換製品
本製品は動作に追加製品（必須アクセサリ）が必要です。互換例: PRC 20 SEAL（各種サイズ/セット）、PRC 20 圧着コンタクト（例: PRC 20-CCF 0,5-2,5）。

認証

• VDE 承認 ID: 334664-TL3-1（仕様: 公称電圧 500 V、公称電流 20 A、導体断面積 0.5 - 2.5 mm²）
• UL Listed（承認 ID: E221474-20240312）（仕様: 公称電圧 600 V、公称電流 20 A、AWG 20 - 14）
• cUL Listed（承認 ID: E221474-20240312）（UL と同等の仕様）

ダウンロード & CAD
簡易 3D モデル（.stp）、製品ファミリ図面、技術図面、適合宣言、梱包明細など各種ダウンロードが利用可能です。例: pxc_1468393_01_00_PRC-20-5-C1-FT25-FC2-5_3D.stp、pxc_1468393_02_00_PRC-20-5-C1-FT25-FC2-5-SET50_3D.stp、ファミリ図面や複数の PDF 申請書類・証明書。

注意
解除設定オプション: 1. 工具使用、または 2. 手動。組立上の注意は梱包明細を参照してください。

技術仕様

• シリーズ / ファミリ: PRC 20
• 名称: フロント取り付け用デバイスコネクタ
• ポジション数: 5
• 接続方式: 圧着接続
• 導体断面積: 0.5 - 2.5 mm²
• 定格電圧: 400 V AC (IEC); 600 V AC/DC (UL)
• 定格電流: 20 A（2.5 mm²で）
• 接続プロファイル: 4+PE
• コーディング: 5-C1
• 保護クラス: II
• ハウジング色: 黒 (RAL 9005)
• 梱包単位 / MOQ: 50 個
• GTIN / EAN: 4063151865467
• 品番: 1468393
