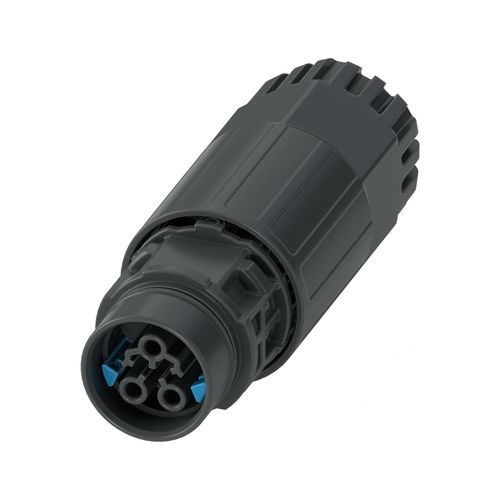

電源コネクター PRC 20/3-C1-FC-FC2,5 SET50

電線対電線円形圧着

製品概要
設置用途向けのカプラーコネクタ。製品ファミリー：PRC 20。色：黒（RAL 9005）。極数：3（2+PE）。導体断面範囲：0.5–2.5 mm²。定格電圧：400 V AC（IEC）；代替定格：600 V AC/DC（UL）、500 V DC（IEC）。定格電流：20 A。接続方式：圧着接続。解除操作の選択肢：1. 工具使用、または 2. 手動。

技術データ（概要）

• 製品種別：設置用コネクタ
• 製品ファミリー：PRC 20
• 極数：3
• 接続プロファイル：2+PE
• コーディング：3-C1
• 保護等級（絶縁）：II

電気的特性
定格電圧：IEC 61535/2 PfG 1915 に基づき 400 V AC（III/2.00）；UL 2238 / UL 2237 に基づき 600 V AC/DC（III/2.00）；IEC 61535 に基づき 500 V DC（III/2.00）。定格電流：20 A（IEC 61535 に基づく導体断面 2.5 mm² 時）。

寸法
幅：28.5 mm
高さ：28.5 mm
長さ：80.4 mm

材料仕様
色（ハウジング）：黒（RAL 9005）
シール材（ケーブルシール）：EPDM
ハウジング材質：PPE
コンタクトキャリア材質：PPE
ケーブルグランド材質：PC
コンタクト材質：CuZn（コンタクト材料、Pb < 0.1）

ケーブル／配線
単線、断面積：0.5–2.5 mm²。UL リストに準拠した AWG：20–14。

商業情報

• 品番：1468419
• 梱包単位：50 pc
• 最小注文数量：50 pc
• 製品キー：ABLHBB
• GTIN / EAN：4063151865474
• 1個あたり重量（梱包含む）：30.901 g
• 1個あたり重量（梱包除く）：30.901 g
• 原産国：PL

承認（抜粋）
VDE 承認（ID：334664-TL3-1） - 公称電圧 U_N：500 V；公称電流 I_N：20 A；断面：0.5–2.5 mm²。
UL Listed（ID：E221474-20240312） - 公称電圧：600 V；公称電流：20 A；AWG：20–14。
cUL Listed（ID：E221474-20240312） - 公称電圧：600 V；公称電流：20 A；AWG：20–14。

注文情報 / 注意
解除操作の選択肢：1. 工具、または 2. 手動。取り付け手順は梱包伝票および製品ダウンロードを参照してください。

ダウンロード（製品ページで入手可能）
承認、適合宣言、3D モデル、技術図面、入札用テキスト、梱包伝票などの製品関連ドキュメントがダウンロードセクションにて提供されています。

利点／追加情報

• 省スペースで20 Aまでの電流伝送が可能なコンパクト設計
• 柔軟な取付け・保守を可能にする Duo‑Unlock ロック技術
• 過酷環境での使用を想定した高い保護性能と耐衝撃性
• 実績ある圧着接続技術により取り扱いが容易
• 機械的コードと色識別により迅速で誤りの少ない設置が可能

技術仕様

• 製品ファミリー／シリーズ：PRC 20
• 型式：PRC 20/3-C1-FC-FC2,5 SET50
• 製品種別：設置用コネクタ
• 極数：3
• 接続プロファイル：2+PE
• コーディング：3-C1
• 接続方式：圧着接続
• 解除設定：工具または手動
• 定格電圧（IEC）：400 V AC；（UL）600 V AC/DC；（IEC DC）500 V DC
• 定格電流：20 A（2.5 mm² 時）
• 導体断面：0.5–2.5 mm²
• 寸法（W x H x L）：28.5 mm x 28.5 mm x 80.4 mm
• ハウジング色：黒（RAL 9005）
• ハウジング材質：PPE；コンタクト材質：CuZn（Pb < 0.1）
• 梱包単位／MOQ：50 pc
• 品番：1468419；GTIN/EAN：4063151865474；製品キー：ABLHBB
• 原産国：PL；1個あたり重量：30.901 g
