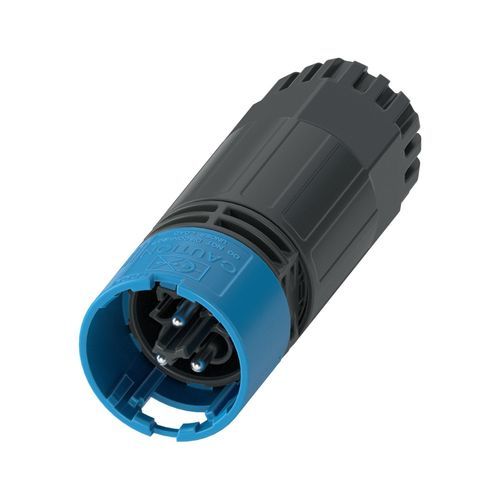

電源コネクター PRC 20/3-C1-FC-MC2,5 SET50

電線対電線円形圧着

製品説明
コネクタ、製品シリーズ: PRC 20、色: 黒 (RAL 9005)、極数: 3、接続プロファイル: 2+PE、導体断面積: 0.5 mm²～2.5 mm²、定格電圧: 最大約400 V（規格による）、定格電流: 20 A、接続方式: 圧着接続。解除設定: 1. 工具使用、または 2. 手動。

注文情報 / 注意
解除設定: 工具または手動。組立手順は梱包明細書を参照してください。

製品特性
製品種別: 取付用コネクタ
製品ファミリー: PRC 20
極数: 3
接続プロファイル: 2+PE
コーディング: 3-C1
保護クラス: II

電気的特性
定格電圧: IEC 61984 に準拠 400 V (III/2.00); IEC 61535 に準拠 400 V AC (III/2.00); UL 2238 / UL 2237 に準拠 600 V AC / DC (III/2.00); IEC 61535 に準拠 500 V DC (III/2.00)
定格電流: 20 A (IEC 61535 に準拠、導体断面積 2.5 mm² の場合)

寸法
幅: 28.5 mm
高さ: 28.5 mm
長さ: 80.4 mm

材料仕様
色（ハウジング）: 黒 (RAL 9005)
シール材質: EPDM (ケーブルシール)
ハウジング材質: PPE
コンタクトキャリア材質: PPE
ケーブルグランド材質: PC
コンタクト材質: CuZn (Pb < 0.1)

ケーブル / 線材
単線、断面積: 0.5 mm²～2.5 mm²

環境および使用条件
保護等級: IP66
IP68 (2 m / 2 h)
IP69

商業情報
品番: 1468417
梱包単位: 50 個
最小注文数: 50 個
Product key: ABLHBB
GTIN: 4063151866426
1個あたり重量（梱包含む）: 32.456 g
1個あたり重量（梱包除く）: 32.249 g
原産国: PL

製品の利点 / 注意

• コンパクトな設置面積で最大20 Aまでの電流伝送により、機器前面のスペースを節約。
• Duo-Unlock テクノロジーにより、設置と保守の柔軟性を向上。
• 高い保護等級と耐衝撃性により、過酷な環境下でも信頼して使用可能。
• 実績のある圧着接続技術により取り扱いが容易。
• 機械的および色によるコーディングで迅速かつ誤接続のない立ち上げを実現。

技術仕様

• シリーズ: PRC 20
• モデル / 型番: PRC 20/3-C1-FC-MC2,5 SET50
• タイプ: 取付用コネクタ
• 極数: 3
• 接続プロファイル: 2+PE
• 色: 黒 (RAL 9005)
• 導体断面積: 0.5 mm²～2.5 mm²
• 定格電圧: 最大600 V AC/DC（規格により異なる）
• 定格電流: 20 A（2.5 mm²時）
• 接続方式: 圧着接続
• 寸法 (W×H×L): 28.5 mm × 28.5 mm × 80.4 mm
• 保護等級: IP66 / IP68 (2 m / 2 h) / IP69
• 材料: ハウジング/コンタクトキャリア PPE、ケーブルグランド PC、シール EPDM、コンタクト CuZn (Pb < 0.1)
• 梱包単位: 50 個（最小注文数: 50）
• GTIN / EAN: 4063151866426
• メーカー品番: 1468417
