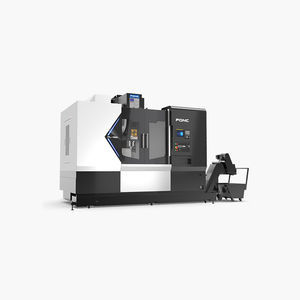

4軸マシニングセンタ PDE4D 縦型スチール用銅用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 4軸
- 主軸の方向
- 縦型
- 加工材料
- スチール用, 銅用, 複合素材用, アルミニウム用
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 応用
- プロファイル用, 激しい使用に耐える
- その他の特徴
- 高精度
- X軸移動距離
最大: 6,500 mm
(255.91 in)最少: 2,500 mm
(98.43 in)- Y軸移動距離
500 mm
(19.69 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
18,000 rpm
(113,097 rad.min-1)- 出力
18.5 kW
(25.15 hp)- X軸の移動速度
55 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
28 m/min
- 位置決め精度
0.015 mm, 0.03 mm
(0.00059 in, 0.00118 in)- 繰返し精度
0.015 mm
(0.00059 in)- ツール交換時間
2 s
- 総重量
11 t, 12.5 t, 15 t
(12.13 us ton, 13.78 us ton, 16.53 us ton)- 全長
6,700 mm, 8,800 mm, 10,700 mm
(263.8 in, 346.5 in, 421.3 in)- 全幅
3,400 mm
(133.9 in)- 全高
3,200 mm
(126 in)
詳細
PONC CNC工作機械ヘビーデューティ高精度複合縦型マシニングセンターPDE4D
国際専門CNC数値制御システム使用；
大型部品の使用は、ヘビーデューティ加工の要件を満たすことができます；
完全に保護された薄板金の設計を採用する；
自動チップコンベアを装備し、清掃が容易；
ツールマガジン
タイプ
ディスクタイプ
軸送り速度
X/Y/Z軸切削送り速度 - mm/min
mm/min
15000
潤滑・冷却システム
潤滑システム
自動
クーラントシステム
水冷
機械仕様
必要空気圧 - kg/cm² - 6
CNCシステム
SIEMENS/FANUC
---
