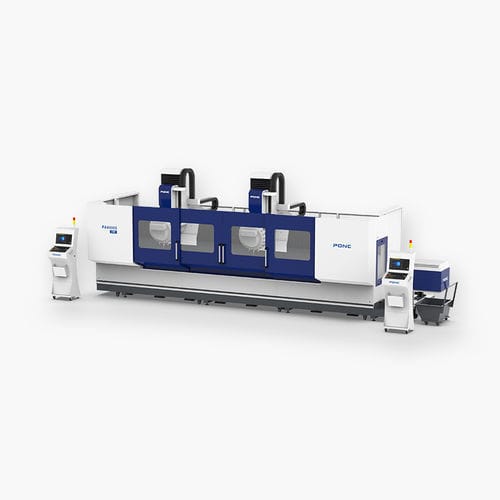

3軸マシニングセンタ PA4900S-2W 縦型アルミニウム用BT 30
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム用
- スピンドル
- BT 30, CAT30, SK30
- ツールステーション数
- 16ツール, 21ツール
- 応用
- アルミフレーム用
- その他の特徴
- 高性能
- X軸移動距離
2,050 mm
(80.71 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
400 mm
(15.75 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
16.2 kW
(22.03 hp)- X軸の移動速度
50 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
36 m/min
- 位置決め精度
0.01 mm, 0.02 mm
(0.00039 in, 0.00079 in)- 繰返し精度
0.004 mm, 0.008 mm
(0.00016 in, 0.00031 in)- ツール交換時間
3 s
- 総重量
8.7 t
(9.59 us ton)- 全長
6,550 mm
(257.9 in)- 全幅
3,500 mm
(137.8 in)- 全高
2,800 mm
(110.2 in)
詳細
1.PAシリーズ構造は、高い機械ベッドで、効果的に装置の外に飛散する水切れを防止することができ、一方、ガイドウェイやネジなどの重要な部品を保護し、機械の寿命と信頼性を向上させます。
2.4900型オプションダブルヘッド、X軸急速移動速度50m/minbetter動的性能と高い加速度である。
3.ワークテーブルの底面は、切粉除去のために大きな傾斜面で設計されており、清掃や切粉除去のために、より便利です。
4.このPAモデルは、広く電子機器、カスタマイズされた家具や他のアルミフレーム加工に使用されます。
ツールマガジン
タイプ
UFOタイプ
軸送り速度
X/Y/Z軸送り速度
mm/min
15000
潤滑・冷却システム
潤滑システム
自動
クーラントシステム
水冷
機械仕様
必要空気圧 - kg/cm² - 6
CNCシステム
SIEMENS/FANUC
---
