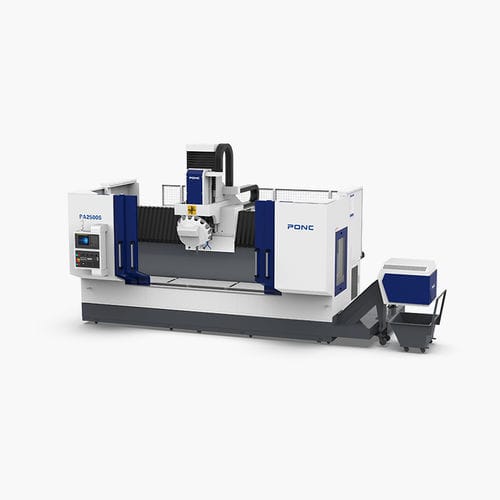

プロファイル用マシニングセンタ PA series3軸縦型アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム用
- スピンドル
- BT 30, CAT30, SK30
- ツールステーション数
- 16ツール, 21ツール
- 応用
- プロファイル用, アルミフレーム用
- その他の特徴
- 高性能
- X軸移動距離
2,500 mm, 4,900 mm, 6,900 mm
(98.43 in, 192.91 in, 271.65 in)- Y軸移動距離
400 mm
(15.75 in)- Z軸移動距離
400 mm
(15.75 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
16.2 kW
(22.03 hp)- X軸の移動速度
50 m/min
- Y軸の移動速度
36 m/min
- Z軸の移動速度
36 m/min
- 位置決め精度
0.015 mm, 0.02 mm
(0.00059 in, 0.00079 in)- 繰返し精度
0.01 mm
(0.00039 in)- ツール交換時間
3 s
- 総重量
6 t, 7.5 t, 9 t
(6.61 us ton, 8.27 us ton, 9.92 us ton)- 全長
4,100 mm, 6,550 mm, 8,750 mm
(161.4 in, 257.9 in, 344.5 in)- 全幅
3,500 mm
(137.8 in)- 全高
2,800 mm
(110.2 in)
詳細
1.高床式構造を採用し、水滴の装置外への飛散を効果的に防止するとともに、ガイドレールやスクリューロッドなどの重要部品を効果的に保護し、装置の寿命と信頼性を向上させる；
2.2500モデルは、X軸スクリュードライブと統合制御盤（固定式）を標準装備し、より高い加工精度の要求に応える。高速回転は50m/minに達し、優れた動的性能と高加速度を備えています；
3.作業台の底面には、切り屑排出のための大きな傾斜面が設計されており、清掃や切り屑排出がより便利になっています；
4.電子機器、カスタマイズされた家庭用家具、アルミプロファイルフレームなどのプロファイル部品の加工に広く使用されています。
ツールマガジン
タイプ
UFOタイプ
軸送り速度
X/Y/Z軸送り速度
mm/min
15000
潤滑・冷却システム
潤滑システム
自動
クーラントシステム
水冷
機械仕様
必要空気圧 - kg/cm² - 6
CNCシステム
SIEMENS/FANUC
---
