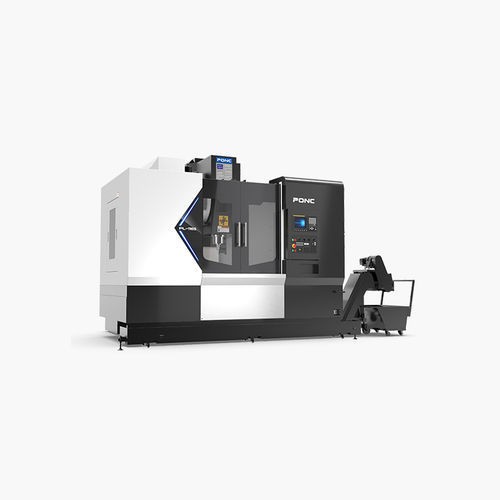

3軸マシニングセンタ PL855縦型BT 40SK40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40, SK40, CAT40, BBT40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉, ドリル, タップ加工
- 応用
- プロファイル用
- X軸移動距離
800 mm
(31.5 in)- Y軸移動距離
550 mm
(21.65 in)- Z軸移動距離
550 mm
(21.65 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
18.5 kW
(25.15 hp)- X軸の移動速度
48 m/min
- Y軸の移動速度
48 m/min
- Z軸の移動速度
48 m/min
- 位置決め精度
0.005 mm
(0.0002 in)- 繰返し精度
0.005 mm
(0.0002 in)- ツール交換時間
2 s
- 総重量
5.5 t
(6.06 us ton)- 全長
2,600 mm
(102.4 in)- 全幅
2,600 mm
(102.4 in)- 全高
3,100 mm
(122 in)
詳細
- フライス加工、ドリル加工、タッピング加工を統合した機械です。
- アルミニウム、スチール、銅、非金属材料など、様々な長さの金属プロファイルの加工。
- 鉄道輸送産業、ガイドリニアモジュールなどに広く使用されています。
ツールマガジン
タイプ
ディスクタイプ
軸送り速度
X/Y/Z軸切削送り速度 - mm/min
mm/min
10000
潤滑・冷却システム
潤滑システム
自動
クーラントシステム
水冷
機械仕様
必要空気圧 - kg/cm² - 6
CNCシステム
SIEMENS/FANUC
---
